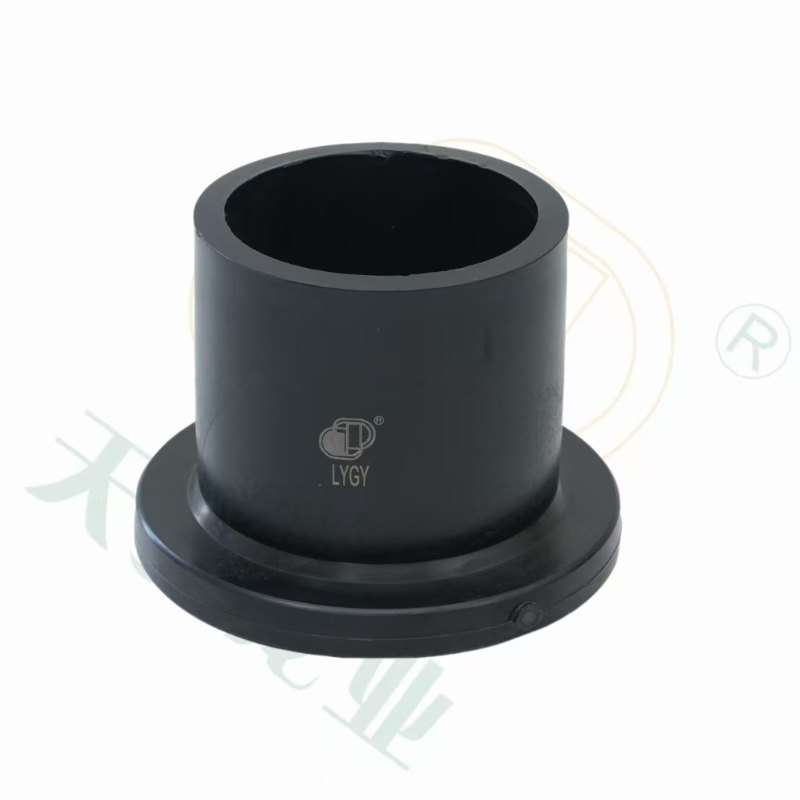

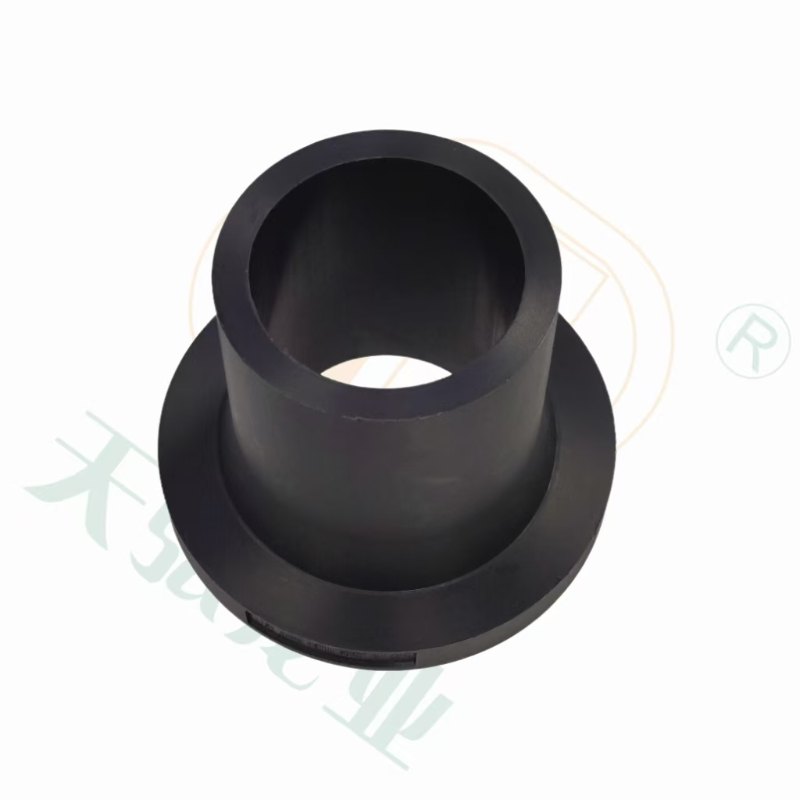

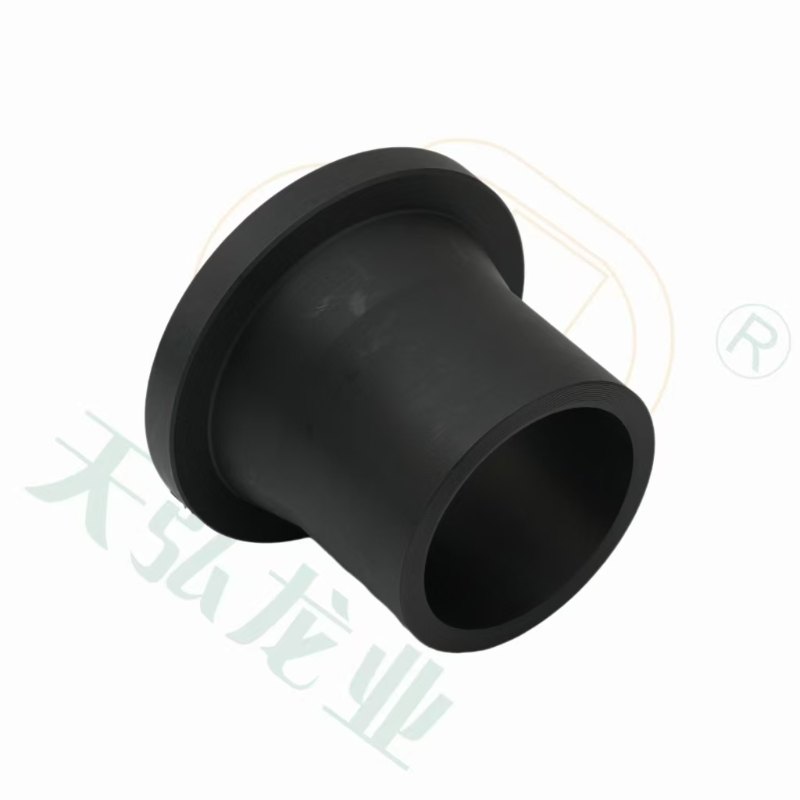

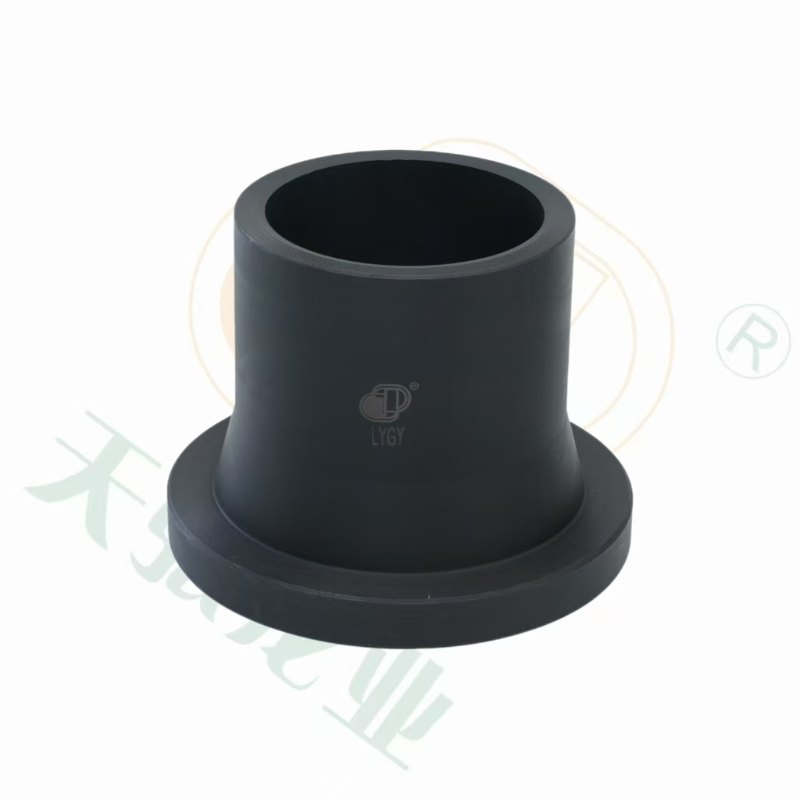

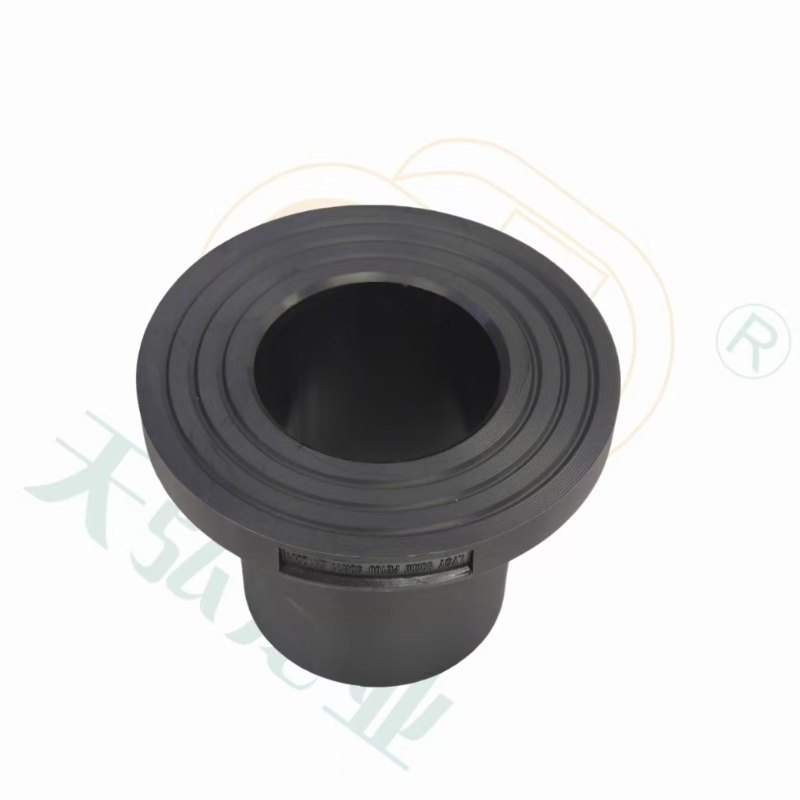

Adaptateur à bride en PEHD à col court pour eau froide

Présentation du produit

L' adaptateur à bride en PEHD à col court pour eau froide est un raccord de transition compact conçu pour connecter des tuyaux en PEHD aux composants à bride dans les systèmes de distribution d'eau froide. Fabriqué à partir de PEHD de qualité PE100 avec une bride en acier au carbone moulé (galvanisée à chaud pour la résistance à la corrosion), cet adaptateur fournit une interface sécurisée entre les canalisations en PEHD soudées par fusion et les vannes, pompes ou réservoirs de stockage à brides. Conforme à la norme EN 12201-1:2024 pour les canalisations sous pression, il maintient une pression nominale PN16 (16 bars à 20°C) tout en occupant 30 % d'espace axial en moins que les adaptateurs à bride à long col standard, ce qui est essentiel pour une installation dans des espaces confinés. La conception à col court minimise la perte de pression tout au long de la transition, garantissant ainsi l'efficacité hydraulique des conduites d'eau municipales, des lignes de traitement industriel et des systèmes d'eau froide commerciaux. Sa durée de vie dépasse 50 ans dans les installations enterrées et hors sol, surpassant les adaptateurs métalliques sujets à la corrosion.

Caractéristiques du produit

Conception économe en espace

La configuration à col court réduit la longueur totale de 40 % par rapport aux adaptateurs à bride conventionnels, ce qui le rend idéal pour les rénovations dans les tranchées de canalisations existantes et les salles mécaniques étroites. Le col intégré présente une transition de diamètre progressive qui minimise les turbulences, avec des coefficients de perte de pression (valeur K) inférieurs à 0,2, supérieurs aux raccords à bride abrupte. L'usinage de précision garantit une planéité de la face de la bride inférieure à 0,1 mm/m, garantissant ainsi une bonne assise du joint.

Technologie de connexion sécurisée

L'adaptateur est doté d'un système à triple étanchéité : une liaison par fusion HDPE-bride, un joint EPDM entre les faces de la bride et un joint torique à la base du col. Cette conception d'étanchéité redondante élimine les chemins de fuite, même en cas de fluctuations de pression et de mouvements de canalisations. La bride en acier galvanisé comprend des trous percés compatibles avec les normes ANSI B16.5 et DIN 2501, garantissant la compatibilité avec les spécifications mondiales des brides.

Performances de pression et de compatibilité

Conçu pour une pression de service de 16 bars à 20 °C (service d'eau froide), l'adaptateur maintient son intégrité dans des plages de température allant de -20 °C à 40 °C. Le col PE100 HDPE est compatible avec les tuyaux PE80 et PE100 par fusion bout à bout ou électrofusion , tandis que la face de la bride accepte les joints standard (EPDM, NBR ou PTFE) pour la compatibilité avec divers fluides du système. L'assemblage résiste à des forces de poussée axiales jusqu'à 25 kN, empêchant la séparation des brides dans des conditions de surtension.

Applications

Cet adaptateur à bride compact résout les défis de transition dans les systèmes d'eau froide :

• Conduites d'eau municipales : relie les conduites de distribution en PEHD aux vannes à brides, aux compteurs et aux stations de pompage des réseaux d'eau urbains.

• Installations industrielles : Transitions entre les lignes de traitement HDPE et les équipements à brides dans les usines de transformation alimentaire, pharmaceutique et manufacturière.

• Bâtiments commerciaux : relie les conduites montantes en PEHD aux connexions à brides dans les systèmes de refroidissement, les boucles de refroidissement et les réservoirs de stockage d'eau froide.

• Usines de traitement de l'eau : adapte les conduites de filtration à membrane HDPE aux vannes de régulation à brides et aux équipements de surveillance.

FAQ

Pourquoi choisir une conception à col court plutôt que des adaptateurs à bride standard ?

La configuration à col court permet d'économiser de l'espace critique dans les installations confinées tout en réduisant la perte de pression lors de la transition, ce qui la rend idéale pour les rénovations et les salles mécaniques étroites.

Avec quelles normes de brides est-il compatible ?

L'adaptateur est disponible avec des brides percées selon les normes ANSI B16.5 (classe 150) et DIN 2501 (PN16), garantissant la compatibilité avec les systèmes de tuyauterie mondiaux. Des modèles de perçage personnalisés sont disponibles sur demande.

Comment est-il installé pour garantir des performances sans fuite ?

Le col en PEHD est fusionné au tuyau par fusion bout à bout (tailles ≥63 mm) ou par électrofusion (tailles ≤63 mm), puis la bride est boulonnée à la bride d'accouplement avec une application de couple uniforme (35-40 Nm pour les boulons M16).

Est-il adapté aux systèmes d’eau potable ?

Oui. Le PE100 HDPE répond aux exigences de la norme EN 12201-1 pour le contact avec l'eau potable, tandis que la bride galvanisée est recouverte d'époxy de qualité alimentaire pour éviter toute contamination.
