| Quantité: | |
|---|---|
| Spécification (mm) | dn/dn1 | L | H | Numéro d'article |
| D75 | 75 | 81 | 67 | LYGYD11-75 |
| D90 | 90 | 90.5 | 75 | LYGYD11-90 |
| D110 | 110 | 94 | 77 | LYGYD11-110 |
| D125 | 125 | 94 | 77 | LYGYD11-125 |
| D140 | 140 | 96 | 79 | LYGYD11-140 |
| D160 | 160 | 99 | 80 | LYGYD11-160 |
| D180 | 180 | 108 | 80 | LYGYD11-180 |
| D200 | 200 | 103.5 | 80 | LYGYD11-200 |
| D225 | 225 | 105 | 80 | LYGYD11-225 |
| D250 | 250 | 115 | 90 | LYGYD11-250 |
| D280 | 280 | 118 | 90 | LYGYD11-280 |
| D315 | 315 | 130 | 90 | LYGYD11-315 |
| D355 | 355 | 131 | 90 | LYGYD11-355 |
| D400 | 400 | 132 | 90 | LYGYD11-400 |
| D450 | 450 | 138 | 90 | LYGYD11-450 |
| D500 | 500 | 130 | 90 | LYGYD11-500 |
| D630 | 630 | 145 | 95 | LYGYD11-630 |
| D710 | LYGYD11-710 | |||
| D800 | LYGYD11-800 | |||
| D900 | 900 | 170 | 120 | LYGYD11-900 |
| D1000 | 1000 | 175 | 125 | LYGYD11-1000 |

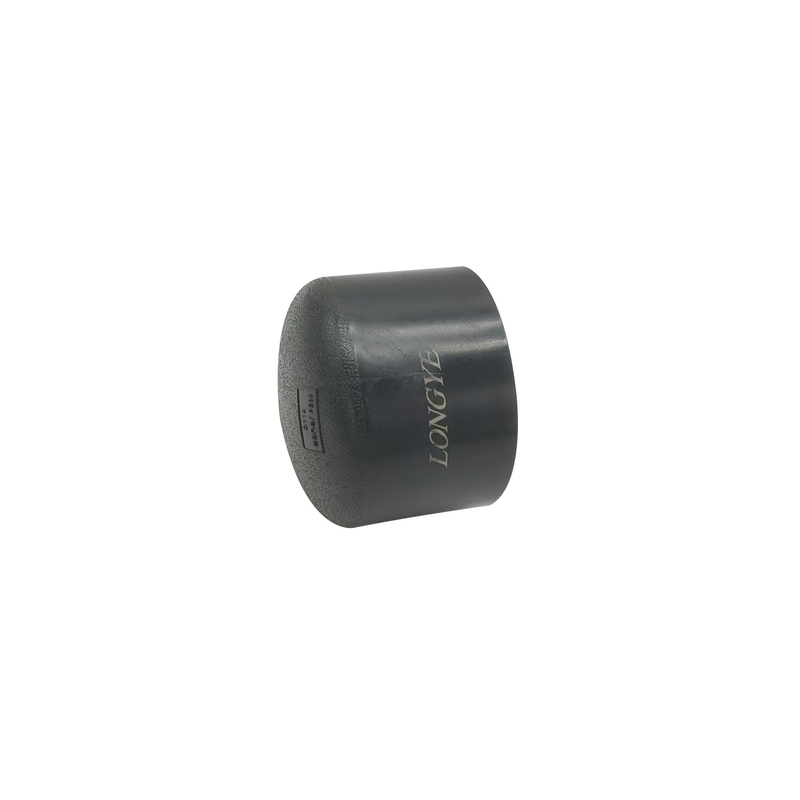

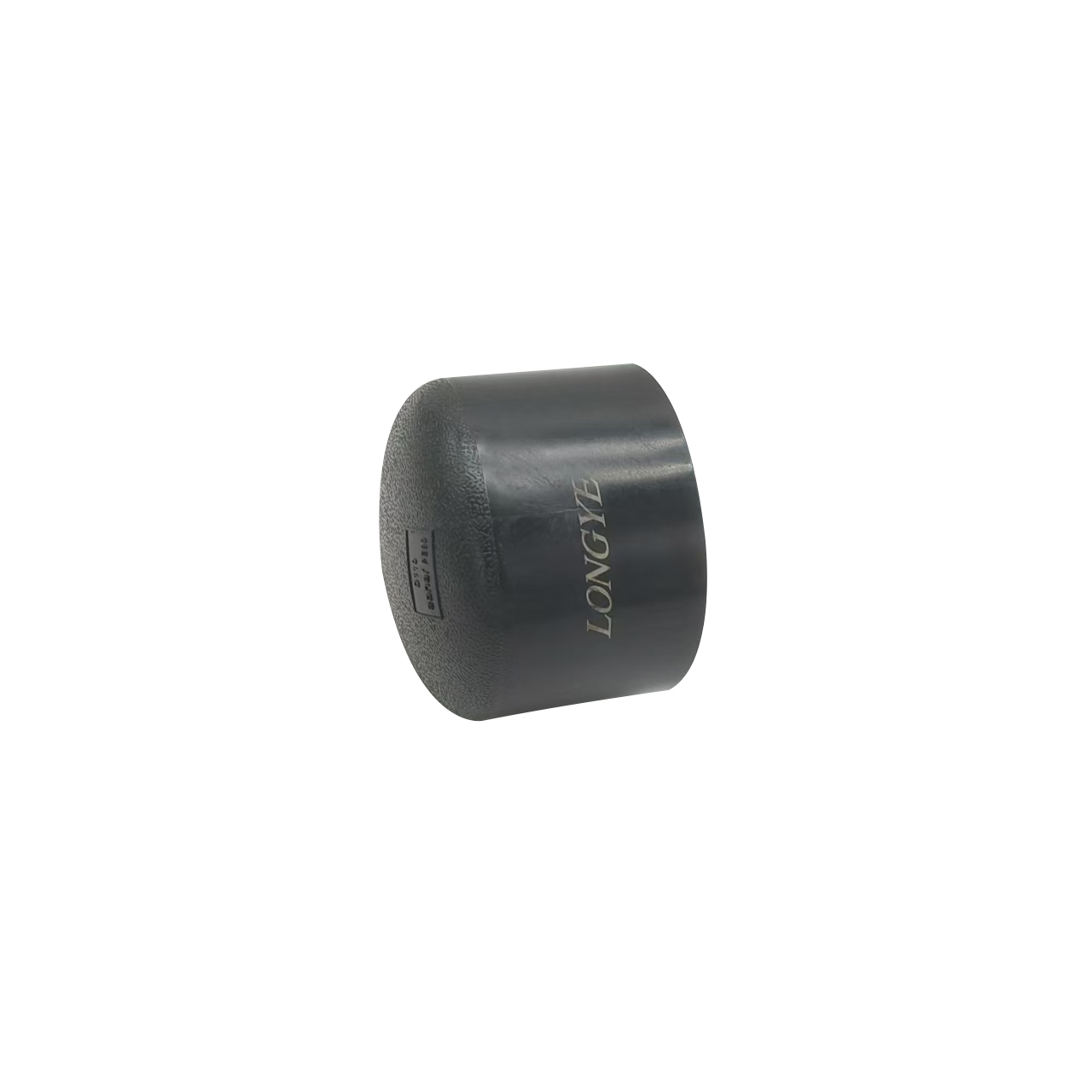

Le capuchon d'extrémité en PEHD DN50-630 PE100 pour systèmes d'eau est un raccord de terminaison robuste conçu pour fournir une étanchéité sécurisée aux canalisations en polyéthylène de grand diamètre dans les applications municipales, industrielles et de traitement de l'eau. Construit à partir de PEHD vierge de qualité PE100 certifié selon la norme EN 12201-1:2024 — la dernière norme pour les systèmes de tuyauterie sous pression — cet embout s'adapte aux tailles de tuyaux de DN50 à DN630 (OD de 50 mm à 630 mm) , répondant aux besoins des projets d'infrastructure à grande échelle. Conçu pour une pression de service de 16 bars (232 psi) à 20 °C, il crée un joint permanent qui élimine les risques de fuite dans les systèmes de distribution d'eau critiques.
La construction moulée en une seule pièce garantit une épaisseur de paroi uniforme avec des tolérances dimensionnelles exceptionnelles (± 0,01 mm), offrant des performances constantes dans toutes les gammes de tailles. Sa conception soudée par fusion crée une liaison homogène avec le tuyau parent qui est en réalité plus solide que le tuyau lui-même, garantissant ainsi une intégrité à long terme dans les installations enterrées et hors sol. Avec une durée de vie supérieure à 50 ans en fonctionnement continu, il surpasse les embouts en béton et en métal en éliminant la corrosion et en réduisant les coûts du cycle de vie jusqu'à 60 % .
Conçu spécifiquement pour l'installation par fusion bout à bout dans les applications de grand diamètre, le capuchon d'extrémité présente des surfaces de fusion usinées avec précision avec des marqueurs d'alignement pour garantir une formation correcte du joint. La zone de fusion intègre une section de paroi 30 % plus épaisse qui maintient la pleine pression nominale après le soudage, vérifiée par un test de pression hydrostatique de 10 000 heures à 20°C. Pour les tailles ≥315 mm, les nervures de raidissement internes empêchent la déformation lors de la fusion et sous pression.
Le matériau PE100 conserve 90 % de sa résistance à 40 °C, ce qui le rend adapté aux applications d'eau tempérée dans les systèmes municipaux et industriels. Il présente une résistance exceptionnelle au fluage, maintenant son intégrité sous pression après 50 ans de fonctionnement continu à la pression de conception. La flexibilité du capuchon permet jusqu'à 3° de déflexion sans compromettre l'étanchéité, absorbant les mouvements du sol et les tassements dans les installations enterrées.
Formulé avec 2,5 % d'additif de noir de carbone , l'embout en PEHD offre une résistance supérieure aux UV pour les installations hors sol, empêchant la photo-oxydation et la fragilité en plein soleil. Il est totalement résistant à la corrosion causée par l’eau chlorée, les produits chimiques du sol et les désinfectants courants utilisés dans le traitement de l’eau. Le matériau reste flexible à des températures aussi basses que -40°C et stable jusqu'à 60°C, garantissant des performances fiables dans des conditions climatiques extrêmes.
Ce capuchon d'extrémité robuste offre une terminaison sécurisée dans les systèmes d'eau à grande échelle :
• Conduites d'eau municipales : scelle les extrémités des canalisations dans les réseaux de distribution d'eau urbains lors de projets d'agrandissement et d'arrêts temporaires.
• Traitement des eaux usées : Termine les conduites d'égout sous pression et les conduites de refoulement dans les systèmes municipaux de collecte des eaux usées.
• Tuyauterie industrielle : fournit une terminaison permanente ou temporaire des lignes de traitement en PEHD de grand diamètre dans les centrales électriques, les installations chimiques et les usines de fabrication.
• Stockage de l'eau : scelle les connexions de canalisations vers les réservoirs, les réservoirs et les installations de stockage dans les systèmes d'eau potable et d'irrigation.
Le capuchon d'extrémité est disponible pour des tailles de tuyaux allant du DN50 (50 mm OD) au DN630 (630 mm OD) , avec des modèles spécifiques optimisés pour chaque taille afin de garantir des performances de fusion et de pression appropriées.
L'installation nécessite une machine de fusion bout à bout hydraulique avec des plaques chauffantes à température contrôlée réglées à 190 ± 10°C. La surface de fusion usinée avec précision assure une bonne répartition de la chaleur et la formation de liaisons.
Oui. Le PEHD de qualité PE100 répond aux exigences NSF/ANSI 61 en matière de contact avec l'eau potable, garantissant ainsi l'absence de lessivage de substances nocives dans les approvisionnements en eau potable.
La construction flexible en PEHD permet jusqu'à 3° de déflexion sans compromettre l'étanchéité, absorbant les déplacements et les tassements du sol qui provoqueraient des fuites dans les embouts en béton rigide ou en métal.
