Spécification (mm) | φD | L | φd | numéro de commande |
50 63 75 90 110 125 160 200 250 315 400 500 630 | 65 80 95 112 139 156 200 250 305 385 480 600 | 95 110 120 135 155 185 200 220 245 290 320 355 | 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 | LYDL11-50 LYDL11-63 LYDL11-75 LYDL11-90 LYDL11-110 LYDL11-125 LYDL11-160 LYDL11-200 LYDL11-250 LYDL11-315 LYDL11-400 LYDL11-500 LYDL11-630 |

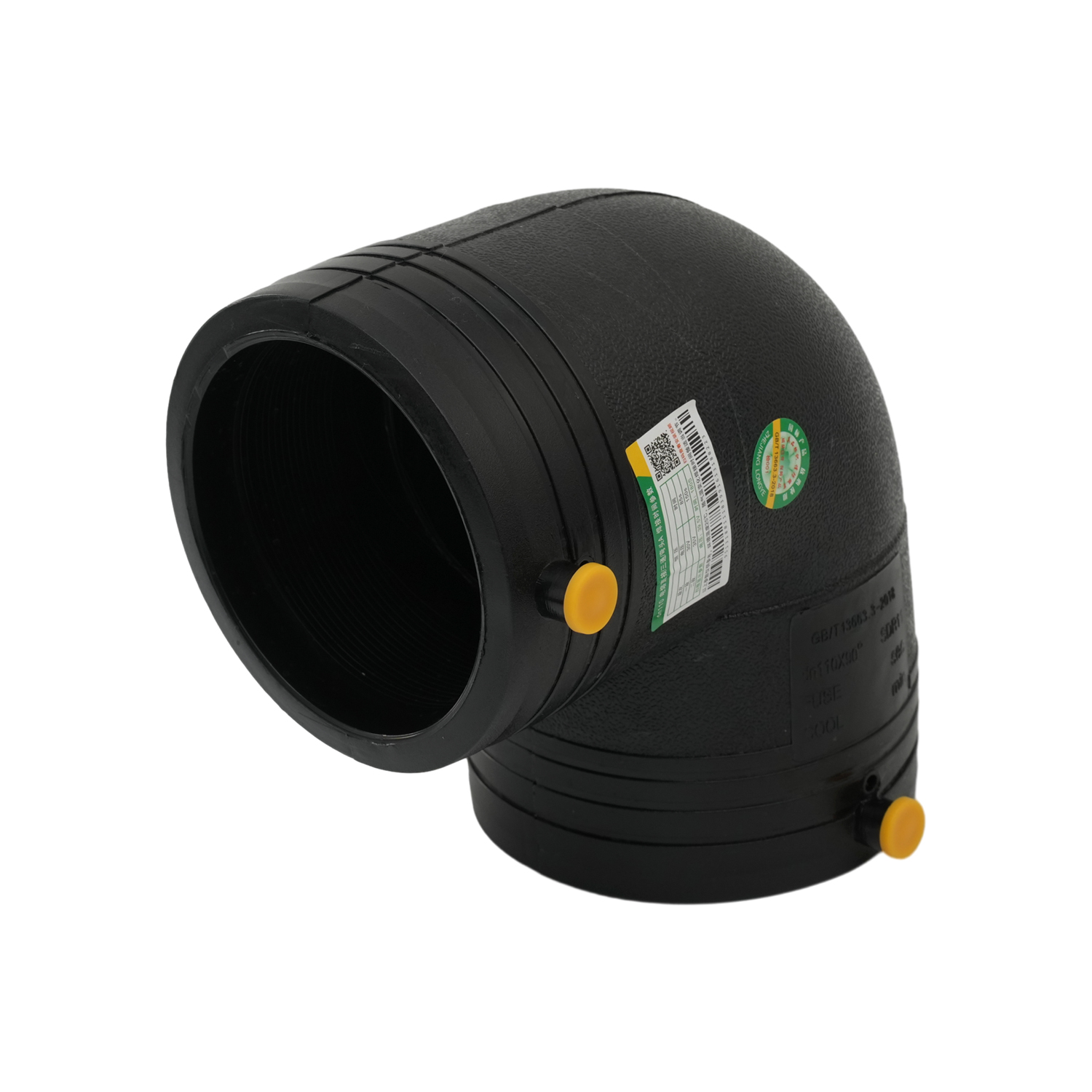

Le coude à 90° fondu en PEHD DN50-630 PN16 pour pipelines est un raccord directionnel robuste conçu pour le transport de fluides à haute pression dans les systèmes de tuyauterie industriels, municipaux et d'infrastructure. Fabriqué à partir de PEHD de qualité PE100 — certifié selon la norme EN 12201-1:2024 pour les canalisations sous pression — il crée des virages précis à 90° tout en maintenant la pleine capacité de débit et l'intégrité de la pression. Conçu pour une pression de service de 16 bars (PN16) à 20 °C, ce coude surpasse les alternatives métalliques en termes de résistance à la corrosion et de flexibilité, avec une durée de vie nominale supérieure à 50 ans dans les installations enterrées et hors sol. Disponible dans des tailles allant du DN50 (63 mm OD) au DN630 (630 mm OD), il permet des changements de direction critiques dans les réseaux de canalisations de grand diamètre traitant de l'eau, des eaux usées et des produits chimiques non agressifs.
L'épaisseur de paroi du coude est conçue à l'aide des méthodes de calcul ISO 12162 , garantissant l'intégrité de la pression dans toutes les tailles. Son rayon renforcé (1,5 × diamètre nominal) réduit la résistance à l'écoulement et les turbulences, minimisant ainsi la perte de pression à moins de 5 % aux débits de conception. Cette géométrie optimisée empêche la cavitation et l'érosion dans les systèmes à haute vitesse, prolongeant ainsi la durée de vie des pipelines.
Conçu pour une installation par fusion bout à bout ou par électrofusion , le coude crée des joints homogènes avec des tuyaux en PEHD qui sont plus résistants que le matériau du tuyau lui-même. Les zones de fusion sont renforcées pour maintenir la pression nominale à travers le joint, éliminant ainsi les points faibles courants dans les coudes métalliques soudés. Chaque coude comprend des directives de préparation à la fusion pour garantir une bonne formation des articulations.
Formulé avec 2,5 % de noir de carbone pour la stabilité aux UV, le coude résiste à une exposition prolongée au soleil dans les installations hors sol. Il présente une résistance chimique à des niveaux de pH de 2 à 12 , ce qui le rend adapté aux fluides légèrement agressifs, et conserve sa flexibilité à des températures aussi basses que -40 °C , empêchant ainsi les fissures hivernales dans les climats froids. Le matériau est également résistant au bio-encrassement, réduisant ainsi les besoins de maintenance dans les applications de traitement des eaux usées.
Ce coude haute pression est indispensable dans les systèmes de canalisations exigeants :
Transport d'eau municipal : Achemine les conduites d'eau principales de grand diamètre dans les réseaux de distribution urbains.
Tuyauterie industrielle : gère l'eau de traitement et l'eau de refroidissement dans les centrales électriques et les installations de fabrication.
Transport des eaux usées : dirige les conduites d'eaux usées sous pression dans les infrastructures des stations d'épuration.
Projets d'infrastructure : permet des changements de direction dans les passages de pipelines sous les routes, les voies ferrées et les voies navigables.
PN16 indique que le coude est conçu pour une pression de service de 16 bars (232 psi) à 20 °C, adapté aux systèmes de canalisations moyenne à haute pression que l'on trouve couramment dans le transport d'eau municipale et les applications industrielles.
Contrairement aux coudes métalliques qui se corrodent, rouillent ou subissent des dommages galvaniques, le coude PE100 HDPE offre une résistance totale à la corrosion, un fonctionnement flexible sous les mouvements du sol et un poids plus léger (70 % plus léger que l'acier) pour une manipulation et une installation plus faciles.
Le coude fonctionne à la fois avec la fusion bout à bout (pour les grands diamètres DN110+) et l'électrofusion (pour toutes les tailles), créant des joints permanents qui maintiennent la pleine pression nominale du système de canalisation.
Oui. La du coude construction PE100 et la conception renforcée résistent à la pression externe des charges du sol et de la circulation, répondant ainsi aux exigences de la norme EN 12201-1 pour les canalisations sous pression enterrées dans les applications d'infrastructure.
Spécification (mm) | φD | L | φd | numéro de commande |
50 63 75 90 110 125 160 200 250 315 400 500 630 | 65 80 95 112 139 156 200 250 305 385 480 600 | 95 110 120 135 155 185 200 220 245 290 320 355 | 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 | LYDL11-50 LYDL11-63 LYDL11-75 LYDL11-90 LYDL11-110 LYDL11-125 LYDL11-160 LYDL11-200 LYDL11-250 LYDL11-315 LYDL11-400 LYDL11-500 LYDL11-630 |
Le coude à 90° fondu en PEHD DN50-630 PN16 pour pipelines est un raccord directionnel robuste conçu pour le transport de fluides à haute pression dans les systèmes de tuyauterie industriels, municipaux et d'infrastructure. Fabriqué à partir de PEHD de qualité PE100 — certifié selon la norme EN 12201-1:2024 pour les canalisations sous pression — il crée des virages précis à 90° tout en maintenant la pleine capacité de débit et l'intégrité de la pression. Conçu pour une pression de service de 16 bars (PN16) à 20 °C, ce coude surpasse les alternatives métalliques en termes de résistance à la corrosion et de flexibilité, avec une durée de vie nominale supérieure à 50 ans dans les installations enterrées et hors sol. Disponible dans des tailles allant du DN50 (63 mm OD) au DN630 (630 mm OD), il permet des changements de direction critiques dans les réseaux de canalisations de grand diamètre traitant de l'eau, des eaux usées et des produits chimiques non agressifs.
L'épaisseur de paroi du coude est conçue à l'aide des méthodes de calcul ISO 12162 , garantissant l'intégrité de la pression dans toutes les tailles. Son rayon renforcé (1,5 × diamètre nominal) réduit la résistance à l'écoulement et les turbulences, minimisant ainsi la perte de pression à moins de 5 % aux débits de conception. Cette géométrie optimisée empêche la cavitation et l'érosion dans les systèmes à haute vitesse, prolongeant ainsi la durée de vie des pipelines.
Conçu pour une installation par fusion bout à bout ou par électrofusion , le coude crée des joints homogènes avec des tuyaux en PEHD qui sont plus résistants que le matériau du tuyau lui-même. Les zones de fusion sont renforcées pour maintenir la pression nominale à travers le joint, éliminant ainsi les points faibles courants dans les coudes métalliques soudés. Chaque coude comprend des directives de préparation à la fusion pour garantir une bonne formation des articulations.
Formulé avec 2,5 % de noir de carbone pour la stabilité aux UV, le coude résiste à une exposition prolongée au soleil dans les installations hors sol. Il présente une résistance chimique à des niveaux de pH de 2 à 12 , ce qui le rend adapté aux fluides légèrement agressifs, et conserve sa flexibilité à des températures aussi basses que -40 °C , empêchant ainsi les fissures hivernales dans les climats froids. Le matériau est également résistant au bio-encrassement, réduisant ainsi les besoins de maintenance dans les applications de traitement des eaux usées.
Ce coude haute pression est indispensable dans les systèmes de canalisations exigeants :
Transport d'eau municipal : Achemine les conduites d'eau principales de grand diamètre dans les réseaux de distribution urbains.
Tuyauterie industrielle : gère l'eau de traitement et l'eau de refroidissement dans les centrales électriques et les installations de fabrication.
Transport des eaux usées : dirige les conduites d'eaux usées sous pression dans les infrastructures des stations d'épuration.
Projets d'infrastructure : permet des changements de direction dans les passages de pipelines sous les routes, les voies ferrées et les voies navigables.
PN16 indique que le coude est conçu pour une pression de service de 16 bars (232 psi) à 20 °C, adapté aux systèmes de canalisations moyenne à haute pression que l'on trouve couramment dans le transport d'eau municipale et les applications industrielles.
Contrairement aux coudes métalliques qui se corrodent, rouillent ou subissent des dommages galvaniques, le coude PE100 HDPE offre une résistance totale à la corrosion, un fonctionnement flexible sous les mouvements du sol et un poids plus léger (70 % plus léger que l'acier) pour une manipulation et une installation plus faciles.
Le coude fonctionne à la fois avec la fusion bout à bout (pour les grands diamètres DN110+) et l'électrofusion (pour toutes les tailles), créant des joints permanents qui maintiennent la pleine pression nominale du système de canalisation.
Oui. La du coude construction PE100 et la conception renforcée résistent à la pression externe des charges du sol et de la circulation, répondant ainsi aux exigences de la norme EN 12201-1 pour les canalisations sous pression enterrées dans les applications d'infrastructure.
