| Quantité: | |
|---|---|
| Spécification (mm) | Z1 | H |
| 20*1/2F | 24 | 39 |
| 25*1/2F | 24 | 41 |
| 25*3/4F | 25 | 40 |
| 32*1/2F | 21 | 46 |
| 32*3/4F | 24 | 42 |
| 32*1F | 38 | 46 |
| 40*11/4F | 30 | 48.5 |
| 50*11/2F | 32 | 54.5 |
| 63*2F | 33 | 58 |
| 75*21/2F | 56 | 84 |
| 90*31/2F | 57 | 99 |
| 110*41/2F | 66 | 103 |

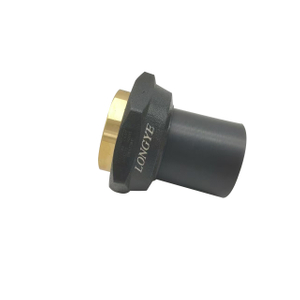

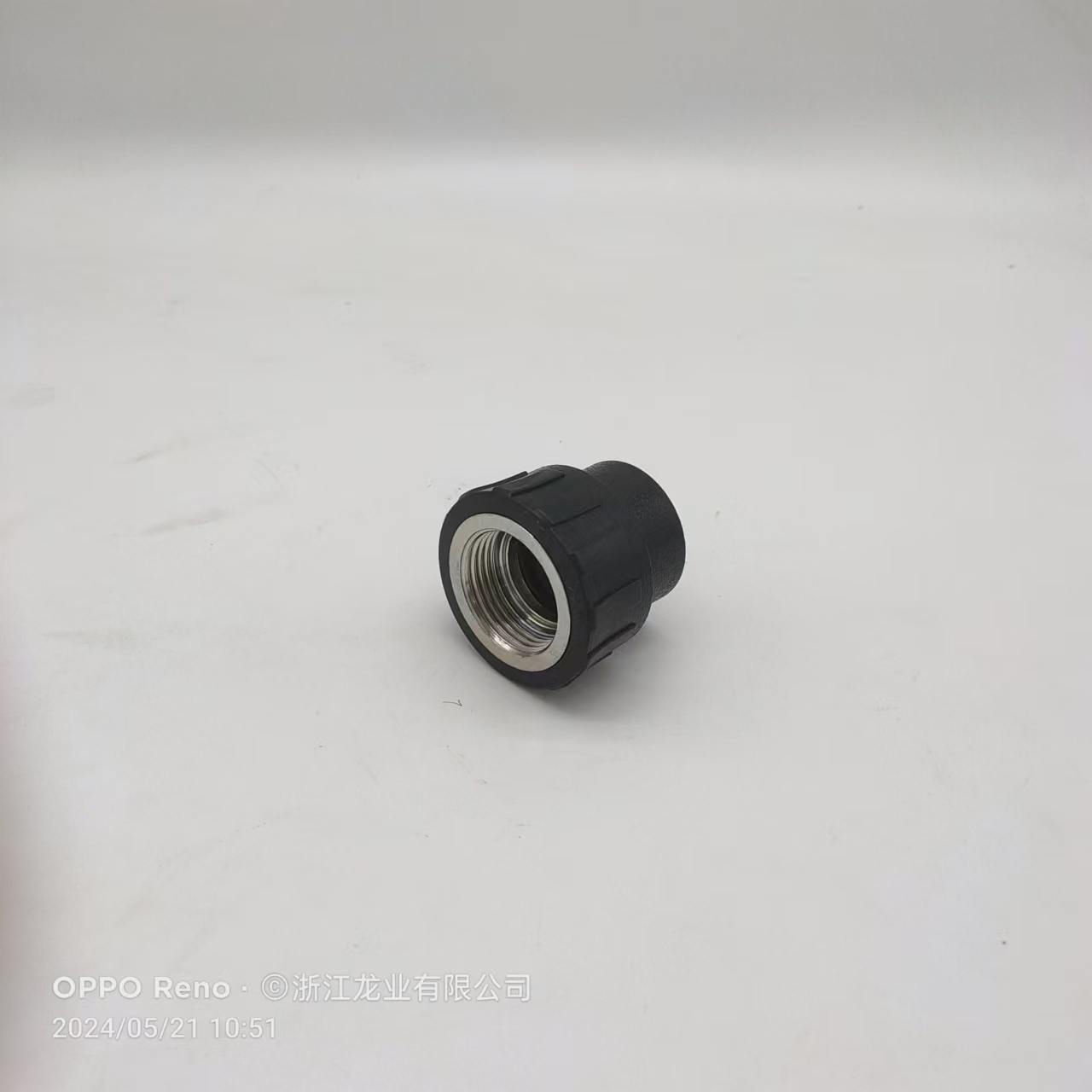

Le coupleur femelle Quick-Connect pour transfert est un composant de tuyauterie innovant conçu pour permettre des connexions rapides et sans outil dans les systèmes de transfert de fluides dans les applications agricoles, industrielles et municipales. Construit à partir de copolymère PP renforcé de verre avec un mécanisme de connexion rapide en acétal renforcé, ce coupleur élimine le besoin de fusion ou de filetage lors de l'installation, réduisant ainsi le temps de connexion jusqu'à 70 % par rapport aux raccords traditionnels. Conçu pour une pression de service de 12 bars (174 psi) à 20 °C et compatible avec des tuyaux de 20 mm à 110 mm de diamètre extérieur , il offre une solution polyvalente pour les scénarios de transfert de fluides temporaires et permanents.
Certifié selon les normes de qualité ISO 9001:2015 et conforme à la norme ASTM D2513 pour les raccords thermoplastiques, le coupleur présente une conception à double joint qui garantit des performances sans fuite même en cas de fluctuations de pression. Sa conception ergonomique permet une utilisation d'une seule main, tandis que l'indicateur visuel de connexion fournit une confirmation instantanée de la bonne assise. La durée de vie dépasse 30 000 cycles de connexion dans des conditions de fonctionnement standard, ce qui le rend idéal pour les systèmes fréquemment modifiés comme l'irrigation saisonnière ou les lignes de processus industriels temporaires.
Le coupleur intègre un système de connexion rapide de type cam-lock avec des mâchoires de verrouillage en acier inoxydable qui s'engagent avec les adaptateurs mâles compatibles en moins de 3 secondes. La conception par pression élimine le besoin d'outils, de pinces ou de produits d'étanchéité, tandis que le bouton de déverrouillage intégré empêche toute déconnexion accidentelle sous pression. L'interface de connexion présente une face d'étanchéité usinée avec précision (Ra <0,8 μm) qui maintient l'intégrité même avec des imperfections de surface mineures.
Conçu pour connecter des matériaux de tuyauterie différents, le coupleur s'adapte aux tuyaux en PEHD, PP, PVC et métalliques via des adaptateurs compatibles. L'ensemble d'étanchéité utilise un joint torique FKM de qualité alimentaire conçu pour des températures de -20 °C à 100 °C , offrant une résistance chimique aux acides, aux alcalis, aux produits pétroliers et aux produits chimiques agricoles. Cette large compatibilité le rend adapté à divers fluides, notamment l'eau, les engrais, les produits chimiques doux et les liquides de qualité alimentaire.
Le corps en PP renforcé de verre offre une résistance aux chocs 40 % supérieure (12 kJ/m²) à celle des raccords en PP standard, résistant aux dommages lors de la manipulation et de l'installation. Le mécanisme de verrouillage comprend une fonction de sécurité activée par pression qui empêche la déconnexion lorsque la pression du système dépasse 1 bar, éliminant ainsi les risques de déversement. Un capuchon anti-poussière en option protège la surface d'étanchéité de la contamination lorsqu'elle n'est pas utilisée, maintenant ainsi l'intégrité de la connexion pendant le stockage.
Ce coupleur polyvalent à connexion rapide excelle dans les scénarios de transfert urgents :
• Transfert agricole : permet une connexion rapide des équipements d'irrigation, des réservoirs d'engrais et des conduites de transport d'eau lors des changements saisonniers et du déplacement des équipements.
• Manipulation des fluides industriels : facilite la reconfiguration rapide des lignes de processus dans les installations de fabrication de produits chimiques, de transformation alimentaire et de production pharmaceutique.
• Intervention d'urgence : permet le déploiement rapide de conduites d'eau temporaires pour les opérations de lutte contre les incendies, de contrôle des inondations et de secours en cas de catastrophe.
• Entretien municipal : Simplifie les connexions de dérivation temporaires lors des réparations de pipelines et des mises à niveau des réseaux de distribution d'eau.
Le mécanisme de verrouillage à came permet des connexions sans outil en quelques secondes en poussant simplement le coupleur sur un adaptateur mâle compatible et en engageant le levier de verrouillage. Cela réduit le temps d'installation de 70 % par rapport aux connexions par fusion ou filetées.
Le coupleur transfère en toute sécurité l'eau, les engrais agricoles, les acides doux (pH 3,0-11,0), les alcalis, les fluides à base de pétrole et les liquides de qualité alimentaire. Le joint FKM n'est pas compatible avec les oxydants forts ni les solvants halogénés.
Il maintient une pression nominale maximale (12 bars) à des températures allant jusqu'à 60°C , avec une capacité réduite (8 bars) à des températures allant jusqu'à 100°C. Pour les applications cryogéniques en dessous de -20°C, une option spéciale de joint basse température est disponible.
Le coupleur est conçu pour plus de 30 000 cycles de connexion dans des conditions de fonctionnement standard, surpassant considérablement les raccords à connexion rapide à base de caoutchouc qui échouent généralement après 5 000 cycles.
