Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2025-09-08 origine:Propulsé
Vous êtes-vous déjà demandé comment les pipelines restent fiables et sans fuite pendant des décennies ? Les raccords de tuyauterie en PEHD jouent un rôle crucial à cet égard. Ces raccords sont plus durables et résistants à la corrosion que les alternatives en PVC et en acier.
Dans cet article, nous discuterons de l'importance d'installer correctement les raccords de tuyauterie en PEHD. Vous découvrirez leurs avantages et comment une installation appropriée évite des pannes coûteuses et garantit des performances durables dans diverses industries.

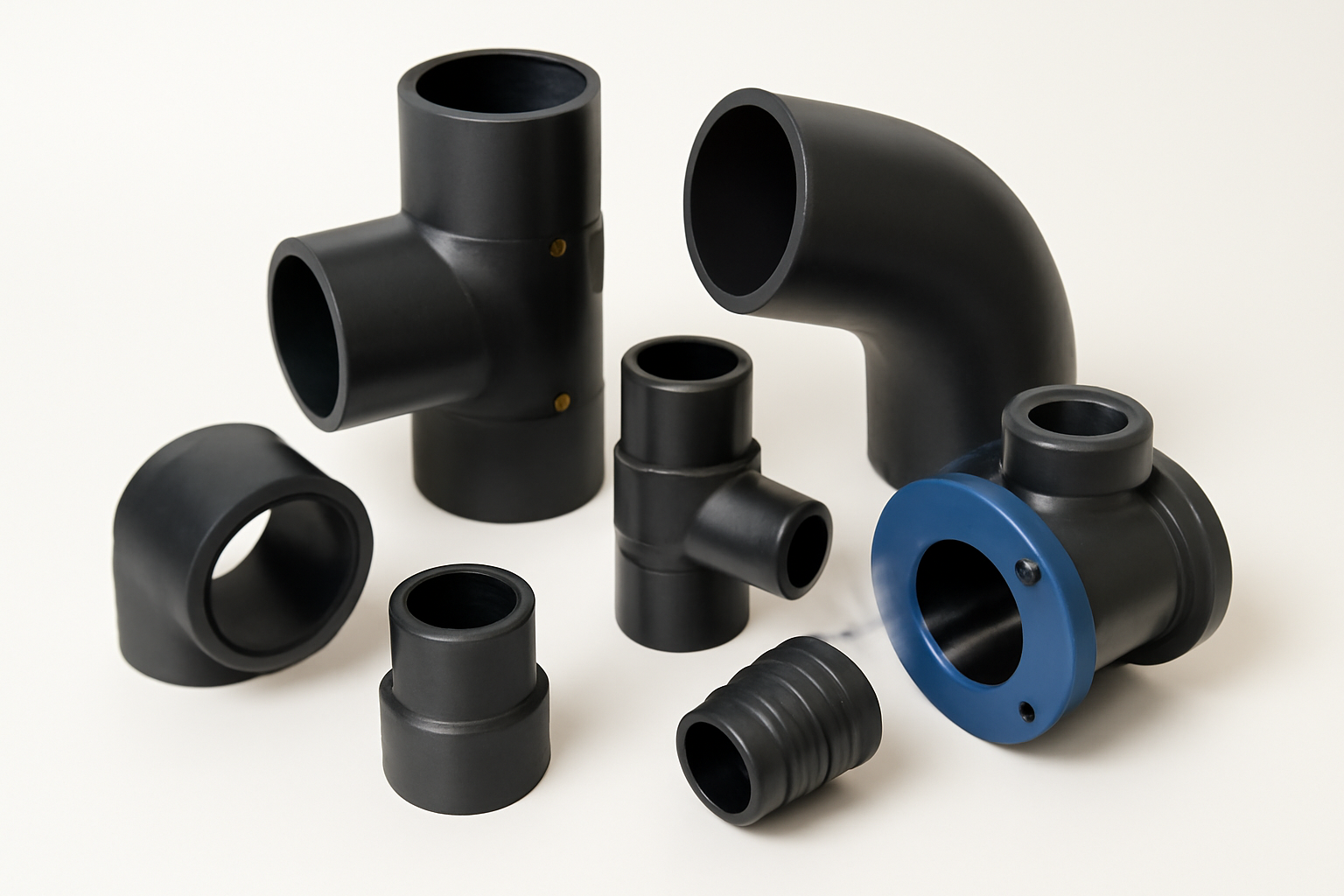

Les raccords de tuyauterie en PEHD sont des connecteurs utilisés pour relier des tuyaux en PEHD (polyéthylène haute densité) dans une large gamme d'applications. Ils sont fabriqués à partir d'un plastique durable et flexible qui peut résister à des conditions difficiles, telles que des températures extrêmes et des produits chimiques corrosifs. Contrairement aux matériaux traditionnels comme le PVC et l'acier, les raccords en PEHD résistent aux fissures, à la rouille et à d'autres problèmes courants.
Les raccords de tuyauterie en PEHD offrent plusieurs avantages par rapport au PVC et à l'acier. Voici une comparaison rapide :
Fonctionnalité | Raccords en PEHD | Raccords en PVC | Raccords en acier |
Résistance à la corrosion | Excellent | Pauvre | Modéré |
Flexibilité | Haut | Faible | Faible |
Durabilité | Longue durée | Modéré | Sensible à la rouille |
Coût | Abordable | Faible | Haut |
Les raccords en PEHD sont particulièrement utiles dans les environnements où les tuyaux doivent fléchir ou bouger en raison de déplacements du sol ou de changements de température. Cette flexibilité en fait une option plus fiable et plus durable que les matériaux rigides comme le PVC et l’acier.
Les raccords de tuyauterie en PEHD sont utilisés dans diverses industries :
● Systèmes d'approvisionnement en eau : les raccords en PEHD assurent un débit d'eau fluide et empêchent les fuites dans les applications résidentielles et industrielles.
● Distribution de gaz : ces raccords résistent aux produits chimiques présents dans le gaz naturel et d'autres gaz, ce qui en fait un choix idéal pour les gazoducs.
● Industries chimiques : Leur capacité à résister à la corrosion et aux produits chimiques agressifs les rend parfaits pour les usines chimiques.
Une installation correcte des raccords de tuyauterie en PEHD est essentielle pour maintenir l'intégrité du système et garantir une fiabilité à long terme.
Une installation correcte garantit que toutes les connexions sont étanches. Avec les raccords en PEHD, des méthodes de fusion telles que l'électrofusion et la fusion à emboîtement sont utilisées pour créer des joints solides et étanches qui empêchent les fuites, même sous pression.
Les systèmes HDPE sont conçus pour durer des décennies. L'installation correcte des raccords garantit qu'ils peuvent supporter les contraintes environnementales sans dégradation. Cette durabilité est essentielle pour éviter le besoin de réparations ou de remplacements fréquents.
Une petite fuite ou un mauvais alignement peut entraîner des pannes majeures du système, pouvant causer des dommages coûteux. Une installation adéquate minimise ces risques, vous permettant ainsi d'économiser du temps et de l'argent à long terme.
Comment ils fonctionnent
Les raccords électrosoudables ont des éléments chauffants électriques intégrés. Lorsqu'un courant électrique passe à travers, l'élément chauffant fait fondre à la fois le raccord et les extrémités du tuyau, les fusionnant ensemble pour former une connexion solide et étanche.
Applications courantes et tailles de tuyaux
Ces raccords sont généralement utilisés pour les tuyaux de plus petit diamètre, allant de 1/2 pouce à 16 pouces. Ils sont parfaits pour les systèmes où l'accès est limité ou où des réparations sont nécessaires.
Avantages des raccords électrosoudables
● Connexions étanches : Le processus de fusion crée des joints étanches et durables qui minimisent le risque de fuites.
● Facilité d'utilisation : Idéal pour les installations rapides dans des espaces confinés où d'autres méthodes de fusion peuvent ne pas être réalisables.
● Joints solides et fiables : les raccords électrosoudables offrent des performances élevées et une durabilité durable dans les environnements difficiles.
Applications spécifiques où l'électrofusion est préférée
Les raccords électrosoudables sont couramment utilisés pour réparer des systèmes existants ou pour travailler dans des zones petites et confinées. Ils sont parfaits pour les situations où la fusion bout à bout n'est pas pratique, comme travailler autour d'obstacles ou dans des espaces restreints.
Le processus de fusion de sockets
Dans la fusion à emboîtement, l'extrémité du tuyau et l'emboîture du raccord sont chauffées à l'aide d'une machine à souder spéciale. Une fois qu'ils ont atteint l'état fondu, le tuyau est inséré dans le raccord et le joint est maintenu jusqu'à ce qu'il refroidisse et se solidifie.
Tailles de tuyaux et applications appropriées
Cette méthode convient aux tuyaux plus petits, généralement de 1/2 pouce à 4 pouces de diamètre. Il est couramment utilisé dans les systèmes d’eau résidentiels et dans la distribution de gaz à petite échelle.
Avantages et limites
● Avantages : Simple à réaliser et nécessite moins de matériel. Offre des connexions étanches et durables.
● Limitations : limité aux tuyaux de plus petite taille et non idéal pour les grandes installations à l'échelle industrielle.
Comment la fusion bout à bout joint les tuyaux et les raccords
La fusion bout à bout consiste à chauffer les extrémités de deux tuyaux jusqu'à ce qu'elles fondent, puis à les presser l'une contre l'autre sous une pression contrôlée pour former un joint solide.
Applications pour les tuyaux de plus grand diamètre
Cette méthode convient mieux aux tuyaux de plus de 4 pouces de diamètre et est couramment utilisée dans les systèmes d'approvisionnement en eau à grande échelle, les gazoducs et les installations industrielles.
Résistance et durabilité des joints de fusion bout à bout
Les joints par fusion bout à bout sont souvent aussi solides que le tuyau lui-même, garantissant ainsi sa durabilité même sous haute pression et dans des conditions environnementales difficiles.
Tailles de tuyaux typiques pour la fusion bout à bout
La fusion bout à bout est utilisée pour les tuyaux de plus grand diamètre, commençant généralement à 4 pouces et allant jusqu'à des diamètres plus grands, permettant des systèmes à haut débit.
Types de raccords mécaniques
Les raccords mécaniques comprennent les raccords à compression et les raccords à bride. Ces raccords ne nécessitent pas de chaleur pour joindre les tuyaux, mais utilisent plutôt une pression mécanique ou des boulons pour créer un joint.
Quand utiliser des raccords mécaniques au lieu de raccords à fusion
Les raccords mécaniques sont idéaux pour les installations temporaires, les réparations d'urgence ou les situations où les méthodes basées sur la fusion ne sont pas réalisables. Ils sont souvent utilisés lorsque les canalisations sont sous haute pression ou qu’un accès temporaire est requis.
Avantages et inconvénients des raccords mécaniques
● Avantages : Facile à installer, pas besoin d'équipement spécialisé. Peut être utilisé dans diverses conditions.
● Inconvénients : Plus sujet aux fuites avec le temps, surtout s'il n'est pas correctement serré. Moins durable que les méthodes de fusion.
Scénarios où les raccords mécaniques sont idéaux
Les raccords mécaniques conviennent parfaitement aux situations nécessitant des solutions rapides et temporaires, telles que les réparations d'urgence ou lorsqu'il est nécessaire de relier des tuyaux dans des endroits où l'accès aux équipements de fusion est restreint.
Importance d’une coupe nette et carrée
Effectuer une coupe précise, nette et carrée est crucial lors de l'installation de raccords de tuyauterie en PEHD. Si la coupe est inégale ou inclinée, elle peut créer un joint faible, entraînant des fuites potentielles et des pannes du système. Une coupe appropriée garantit que le tuyau s'adapte parfaitement au raccord, créant ainsi une connexion solide et étanche.
Différents coupe-tubes pour différentes tailles de tuyaux
Il existe différents types de coupe-tubes en fonction de la taille du tuyau. Pour les tuyaux plus petits, les coupe-tubes manuels ou les coupe-tubes à cliquet fonctionnent bien. Pour les tuyaux plus gros, des coupe-tubes hydrauliques ou des scies électriques peuvent être nécessaires pour une coupe nette. Choisissez toujours le coupeur conçu pour le diamètre du tuyau avec lequel vous travaillez.
Comment assurer une coupe droite et nette
Pour obtenir une coupe nette :
● Utilisez un coupe-tube doté d'une lame tranchante pour minimiser les bords rugueux.
● Marquez soigneusement la ligne de coupe avant de couper.
● Assurez-vous que le tuyau reste stable pendant la coupe pour éviter tout mouvement.
Comment le chanfreinage aide à l'installation des raccords
Le chanfreinage est le processus consistant à biseauter le bord du tuyau pour permettre une insertion plus douce dans le raccord. Cela contribue à une meilleure fusion pendant le processus de chauffage, ce qui entraîne un joint plus solide. Il réduit également les contraintes au point de connexion, évitant ainsi les fissures ou fuites potentielles.
Instructions étape par étape pour chanfreiner les extrémités des tuyaux
1. Placez le tuyau sur une surface plane.
2. Utilisez l'outil de chanfreinage pour biseauter le bord du tuyau à un angle de 15 à 20 degrés.
3. Lissez les bords après le chanfreinage pour éviter toute bavure ou aspérité.
4. Mesurez la profondeur d'insertion du raccord pour garantir un alignement correct.
Soudeuse par électrofusion vs machine à fusion de douilles
Les machines à souder par fusion sont essentielles à l'installation de raccords de tuyauterie en PEHD. Les deux types les plus courants sont les soudeuses par électrofusion et les machines à fusion d'emboîtures.
● Les soudeurs par électrofusion sont utilisés pour les raccords dotés d'éléments chauffants intégrés, idéaux pour les tuyaux plus petits.
● Les machines à fusion à emboîtement sont utilisées pour chauffer le tuyau et le raccord séparément avant de les assembler, ce qui les rend adaptées aux tuyaux légèrement plus grands.
Configuration et calibrage des machines à fusion
Avant utilisation, assurez-vous que la machine à fusion est correctement configurée et calibrée :
● Les soudeurs par électrofusion doivent disposer des réglages de tension, de courant et de temps appropriés en fonction de la taille du raccord.
● Les machines de fusion à emboîtement doivent être calibrées pour garantir que le tuyau et le raccord atteignent la température requise pour une fusion optimale.
Contrôle de la température et réglages des paramètres de soudage
Le soudage par fusion nécessite un contrôle précis de la température :
● Pour l'électrofusion, vérifiez les spécifications du fabricant concernant la tension et le temps de soudage.
● Pour la fusion par emboîtement, assurez-vous que la machine à souder atteint la température nécessaire avant d'insérer le tuyau dans le raccord.
Pour serrer les raccords mécaniques
Les raccords mécaniques, tels que les raccords à compression et les brides, nécessitent une clé dynamométrique pour garantir leur serrage correct. Un couple trop faible peut entraîner des fuites, tandis qu'un serrage excessif peut endommager le tuyau ou le raccord.
Corriger les valeurs de couple pour éviter un serrage excessif
Utilisez une clé dynamométrique pour serrer les raccords aux valeurs de couple recommandées par le fabricant. Ces valeurs peuvent varier en fonction de la taille et du matériau du raccord, vérifiez donc toujours les spécifications. Un serrage excessif ou insuffisant peut entraîner de graves problèmes.
Techniques de mesure appropriées pour l’alignement des tuyaux et des raccords
Des mesures précises sont essentielles pour garantir que le tuyau s'aligne correctement avec le raccord. Utilisez un ruban à mesurer ou un outil d'alignement laser pour obtenir des longueurs de tuyaux précises. Assurez-vous que le tuyau est positionné droit et centré dans le raccord pour éviter les désalignements.
Marquage des extrémités des tuyaux pour une profondeur correcte dans les raccords à fusion
Marquez le tuyau à l'endroit où il doit être inséré dans le raccord. Cela garantira que vous insérez le tuyau à la bonne profondeur, ce qui est essentiel pour obtenir un joint solide. Utilisez un marqueur ou du ruban adhésif pour rendre le marquage visible et facile à suivre lors de l'installation.
Inspection des tuyaux et des raccords pour déceler les défauts
Avant de commencer l'installation, il est crucial d'inspecter le tuyau en PEHD et les raccords électrosoudables pour déceler tout défaut visible. Recherchez des fissures, des bosses ou des déformations sur le tuyau, car elles pourraient affaiblir le joint et entraîner des fuites. De même, inspectez les raccords pour déceler tout élément chauffant endommagé ou contamination qui pourrait affecter le processus de fusion.
Mesurer et marquer les extrémités des tuyaux
Des mesures précises sont essentielles pour une fusion correcte. Utilisez un ruban à mesurer pour marquer la profondeur d'insertion requise sur le tuyau. Cette marque guidera le placement du tuyau dans le raccord, garantissant que le tuyau est fusionné à la bonne profondeur pour un joint sûr et étanche.
● Astuce : Mesurez deux fois, coupez une fois. Ici, la précision est la clé !
Comment configurer la soudeuse par électrofusion
Une configuration correcte de la soudeuse par électrofusion est essentielle au succès de l’installation. Tout d'abord, connectez les raccords électrosoudables à la soudeuse conformément aux instructions du fabricant. Assurez-vous que toutes les connexions sont sécurisées et propres, et que la machine d'électrofusion est calibrée à la tension, au courant et à la durée corrects en fonction de la taille du tuyau et du raccord.
Étape | Action |
Connectez le raccord | Fixez le raccord à la soudeuse |
Définir les paramètres de soudage | Choisissez la tension et l'heure appropriées |
Inspecter les connexions | Assurez-vous que toutes les connexions sont sécurisées |
Application des paramètres de soudage corrects
Pour garantir un joint solide et fiable, il est essentiel d’appliquer les bons paramètres de soudage. Ces paramètres sont généralement fournis par le fabricant du raccord et incluent la tension, le courant et le temps de soudage. Des réglages incorrects peuvent entraîner une faiblesse des articulations ou une fusion incomplète. Suivez toujours attentivement les directives et ajustez en fonction de la taille et du matériau du tuyau.
● Tension : réglée en fonction de la taille du raccord
● Courant : assurez un débit approprié pour l'élément chauffant
● Temps de soudage : ajuster en fonction de la taille et du matériau du tuyau
Refroidissement et vérification du joint après fusion
Une fois le processus de fusion terminé, laissez le joint refroidir naturellement. Le temps de refroidissement est tout aussi important que le temps de soudage. Pendant cette période, ne dérangez pas le raccord ou le tuyau, car un mouvement prématuré peut entraîner une connexion faible.
Après refroidissement, inspectez visuellement le joint pour déceler toute irrégularité. Le joint doit paraître lisse et cohérent, sans fissures ni bulles. Testez le joint en appliquant une pression pour vous assurer qu’il est étanche.
● Contrôle visuel : recherchez une fusion douce et uniforme
● Test de pression : appliquez la pression de fonctionnement pour confirmer l'intégrité du joint.
En suivant ces étapes, vous pouvez installer avec succès des raccords électrosoudables en PEHD, garantissant ainsi des connexions solides, durables et sans fuite dans votre système de tuyauterie.
Avant de commencer le processus de fusion, il est important de préparer correctement le tuyau en PEHD et le raccord de fusion à emboîtement.
● Inspectez le tuyau et les raccords : recherchez tout défaut tel que des fissures ou de la saleté sur le tuyau et le raccord.
● Nettoyez les extrémités des tuyaux : utilisez un chiffon propre pour essuyer les extrémités des tuyaux afin de les débarrasser de la poussière, de l'huile ou de tout autre contaminant.
● Mesurer et marquer : mesurez la longueur correcte pour l'insertion du tuyau et marquez-la sur le tuyau pour garantir un bon ajustement dans le raccord.
Astuce : Vérifiez à nouveau la taille et l'alignement du raccord pour éviter tout problème d'ajustement ultérieur.
L'étape suivante consiste à chauffer à la fois l'extrémité du tuyau et l'emboîture du raccord à l'aide d'une machine de fusion d'emboîtures.
1. Configurez la machine Socket Fusion : insérez le raccord et les extrémités du tuyau dans le chauffage de la machine.
2. Réglez la température appropriée : assurez-vous que la température de la machine est correctement réglée en fonction de la taille et du matériau du tuyau.
3. Chauffez les deux composants : chauffez le tuyau et le raccord pendant la durée recommandée jusqu'à ce que les extrémités soient uniformément fondues.
Action | Temps/Température |
Extrémités des tuyaux de chauffage | 5-7 secondes à 250-260°C |
Chauffer le raccord | Identique aux extrémités des tuyaux |
Astuce : vérifiez toujours les spécifications du fabricant concernant les temps de chauffage pour garantir la cohérence.
Une fois que les deux composants sont chauffés à la bonne température, il est temps d’établir la connexion.
● Alignez et insérez le tuyau : insérez le tuyau chauffé dans le raccord à douille chauffante, en alignant les deux composants directement. Assurez-vous de pousser le tuyau jusqu'à la profondeur d'insertion marquée.
● Ne pas tordre : Une fois inséré, ne tordez pas le tuyau ou le raccord, car cela pourrait perturber le processus de fusion.
Astuce : Maintenez fermement le tuyau en place pour éviter tout glissement pendant le processus de refroidissement.
Une fois le tuyau inséré, maintenez les composants en place jusqu'à ce qu'ils refroidissent et se solidifient. Le temps de refroidissement est crucial pour former un joint solide et permanent.
● Maintien du tuyau et du raccord en place : assurez-vous que le tuyau et le raccord restent en place, sans mouvement, jusqu'à ce que le joint refroidisse. Cela garantit que le joint se solidifie correctement et forme un joint étanche.
● Temps de refroidissement : laissez le tuyau et le raccord refroidir pendant au moins 2 à 3 minutes (plus longtemps pour les tuyaux plus gros). Ne précipitez pas le processus de refroidissement.
Astuce : évitez de toucher le joint pendant le refroidissement pour éviter de perturber la fusion.
Une fois le processus de refroidissement terminé, il est temps de vérifier la qualité du joint.
● Inspection visuelle : le joint de fusion doit être lisse et exempt de fissures. Recherchez une perle de fusion uniforme autour du raccord.
● Test de pression : si nécessaire, effectuez un test de pression pour garantir que le joint tient dans les conditions de fonctionnement.
Astuce : Assurez-vous toujours que le joint de fusion est exempt de tout défaut visuel avant de procéder à l'installation.
En suivant ces étapes, vous pouvez installer avec succès des raccords à fusion à emboîtement en PEHD pour garantir une connexion solide, durable et sans fuite dans votre système de tuyauterie.
Garantir des extrémités de tuyaux propres et lisses
Avant de commencer le processus de fusion, les deux extrémités du tuyau doivent être propres et lisses. Utilisez un coupe-tube pour faire une coupe droite et carrée. Assurez-vous qu'il n'y a pas de bavures ou de bords rugueux sur les extrémités du tuyau, car cela pourrait affecter la qualité de la fusion. Si nécessaire, utilisez une lime ou un outil d'ébavurage pour nettoyer les bords.
● Conseil : Vérifiez toujours la présence de débris ou de contaminants sur les extrémités des tuyaux.
Aligner les tuyaux pour la fusion
Une fois les tuyaux préparés, il est temps de les aligner dans la machine de fusion bout à bout. Les tuyaux doivent être correctement alignés et sécurisés pour assurer une fusion uniforme.
● Alignez les extrémités des tuyaux : Positionnez les extrémités des tuyaux dans la machine de manière à ce qu'elles soient parfaitement parallèles et centrées.
● Sécurisez les tuyaux : fixez les tuyaux dans la machine pour empêcher tout mouvement pendant le chauffage et la fusion.
Étape | Action |
Aligner les extrémités des tuyaux | Assurez-vous que les tuyaux sont alignés |
Fixer les tuyaux dans la machine | Serrer fermement les tuyaux |
Astuce : Un alignement correct évite une fusion inégale et garantit un joint solide.
Temps de chauffage et pression corrects
Le processus de chauffage est crucial pour obtenir un joint de fusion fiable. Les deux extrémités du tuyau doivent être chauffées jusqu'à ce que le matériau atteigne l'état fondu correct.
1. Réglez la bonne température : réglez la machine de fusion à la bonne température pour le matériau du tuyau, généralement autour de 250-260°C pour le PEHD.
2. Chronométrez le chauffage : Chaque extrémité du tuyau doit être chauffée pendant la durée recommandée. Généralement, cela dure de 5 à 10 secondes selon la taille du tuyau.
3. Appliquez une pression uniforme : pendant le processus de chauffage, assurez-vous qu'une pression uniforme est appliquée aux deux extrémités du tuyau pour permettre un chauffage uniforme.
Taille du tuyau (pouces) | Temps de chauffage (secondes) |
2 - 4 | 5 |
6 - 12 | 8 |
16+ | 10 |
Astuce : Trop peu ou trop de chauffage peut entraîner une fusion faible ou incomplète.
Rassembler les extrémités des tuyaux chauffés et appliquer une pression
Une fois les extrémités des tuyaux chauffées, elles doivent être rassemblées sous pression contrôlée.
● Joignez les extrémités des tuyaux : appuyez doucement sur les extrémités des tuyaux chauffés l'une contre l'autre jusqu'à ce qu'elles se rejoignent, en assurant un bon alignement.
● Appliquer une pression de fusion : appliquez la pression appropriée, généralement autour de 80 à 100 psi, en fonction de la taille du tuyau et des spécifications de la machine.
Pression (psi) | Taille de tuyau recommandée (pouces) |
80-100 | Jusqu'à 6 |
100-120 | 8-12 |
120-150 | 16+ |
Astuce : Maintenez les tuyaux sous pression pendant la durée recommandée pour garantir un joint solide.
Laissez le joint de fusion refroidir
Une fois le processus de fusion terminé, le joint doit refroidir avant de pouvoir être manipulé ou testé. Ne dérangez pas le joint pendant la période de refroidissement pour éviter les points faibles.
● Temps de refroidissement : Généralement, le temps de refroidissement est de 2 à 3 minutes selon la taille du tuyau.
● Inspection visuelle : après refroidissement, inspectez le joint pour déceler tout signe de fusion incomplète, de fissures ou d'irrégularités.
Astuce : Le joint doit paraître lisse et exempt de bulles. Un cordon de fusion constant et uniforme autour du joint est un bon indicateur de qualité.
En suivant ces étapes, vous pouvez installer avec succès des raccords à fusion bout à bout en PEHD pour créer une connexion solide, fiable et étanche dans votre système de canalisations.
Inspecter et préparer les raccords
Avant l'installation, assurez-vous que les raccords mécaniques (raccords à compression ou à bride) sont propres et exempts de tout débris. Vérifiez tout défaut visible tel que des fissures ou des bosses, car ceux-ci pourraient compromettre l’intégrité du joint. Nettoyez les extrémités des tuyaux et les raccords pour éliminer toute poussière, huile ou autres contaminants qui pourraient affecter le joint.
● Conseil : inspectez toujours le joint ou la bague d'étanchéité des raccords à compression pour vous assurer qu'ils sont en bon état.
Insertion du tuyau
Pour les raccords à compression, insérez le tuyau en PEHD dans le raccord jusqu'à ce qu'il atteigne le fond. Assurez-vous que le tuyau est aligné droit et que le joint est correctement positionné à l’intérieur du raccord. Pour les raccords à bride, alignez le tuyau avec la bride et insérez-le, en vous assurant que les trous de boulons sont alignés pour une fixation sécurisée.
● Raccords à compression : Insérez le tuyau dans le raccord avec le joint en place.
● Raccords à bride : alignez le tuyau avec la bride et fixez les boulons.
Type de raccord | Alignement des tuyaux | Action |
Raccords à compression | Insérer le tuyau à fond dans le raccord | Assurez-vous que le joint est en place |
Raccords à bride | Alignez les trous de boulons | Fixer avec des boulons à bride |
Astuce : vérifiez toujours que le tuyau est complètement inséré dans le raccord pour éviter les fuites ultérieurement.
Valeurs de couple correctes pour les raccords à compression
Une fois le tuyau inséré dans le raccord, il est temps de serrer les raccords. Pour les raccords à compression, utilisez une clé dynamométrique pour appliquer la pression correcte. Un couple trop faible peut entraîner des fuites, tandis qu'un serrage excessif peut endommager le tuyau ou le raccord.
● Plage de couple typique : pour les raccords à compression petite à moyenne, les valeurs de couple varient généralement de 30 à 50 pi-lb. Pour les raccords plus grands, vérifiez les recommandations du fabricant pour les spécifications de couple.
Taille du raccord (pouces) | Couple recommandé (pi-lb) |
1/2 - 1 | 30 - 40 |
1-1/4 - 2 | 40 - 50 |
2-1/2 et plus | 50+ |
Astuce : utilisez toujours le couple recommandé par le fabricant pour éviter d'endommager le raccord ou de provoquer des fuites.
Sécuriser le raccord
Une fois les raccords serrés, assurez-vous que le joint est sécurisé et étanche. Pour les raccords à compression, le joint doit être comprimé uniformément autour du tuyau. Pour les raccords à bride, vérifiez que les boulons sont serrés en croix pour répartir uniformément la pression et garantir une bonne étanchéité.
● Inspection visuelle : recherchez tout espace visible entre le tuyau et le raccord.
● Test de fuite : après l'installation, testez la pression du système pour confirmer qu'il n'y a pas de fuite.
Astuce : Vérifiez à nouveau le couple des boulons sur les raccords à bride, surtout si le système est exposé à une pression élevée ou à des températures fluctuantes.
En suivant ces étapes, vous pouvez garantir la bonne installation des raccords mécaniques en PEHD, qu'ils soient à compression ou à bride, pour un système sûr, durable et sans fuite.
Comment tester sous pression un pipeline nouvellement installé
Une fois les raccords de tuyauterie en PEHD installés, la prochaine étape cruciale consiste à tester l’étanchéité du système. Les tests de pression garantissent que l'ensemble du système est sécurisé et sans fuite avant sa mise en service.
1. Remplissez le pipeline : Tout d'abord, remplissez le pipeline avec de l'eau ou un autre milieu de test (en fonction des exigences du système).
2. Appliquer la pression : appliquez progressivement la pression requise au système. La pression doit être basée sur les spécifications des tuyaux et raccords en PEHD.
Taille du tuyau (pouces) | Plage de pression (psi) |
2 - 4 | 80 - 100 |
6 - 12 | 100 - 120 |
16+ | 120 - 150 |
Conseil : suivez toujours les directives du fabricant concernant les valeurs de pression.
Vérification des fuites au niveau des joints de fusion et des raccords mécaniques
Pendant que le système est sous pression, effectuez une inspection visuelle pour déceler tout signe de fuite. Concentrez-vous sur les joints de fusion et les raccords mécaniques, là où les fuites sont les plus susceptibles de se produire.
● Joints de fusion : recherchez de l'humidité ou des gouttelettes d'eau autour du joint, ce qui peut indiquer une étanchéité faible.
● Raccords mécaniques : vérifiez s'il y a des espaces, des fissures ou des fuites d'eau à proximité des raccords à compression ou à bride.
Utiliser des outils de détection de fuites pour des résultats plus précis
Si vous ne parvenez pas à détecter visuellement les fuites, envisagez d’utiliser des outils de détection des fuites. Ces outils incluent des détecteurs de fuites à ultrasons ou des tests de colorants, qui peuvent fournir des résultats plus précis.
● Détecteurs à ultrasons : Détectez l'air s'échappant des joints même s'il n'est pas visible.
● Test de colorant : appliquez un colorant fluorescent qui brillera sous la lumière UV, révélant les fuites cachées.
Options pour réparer les fuites mineures des joints de fusion
Si vous constatez une petite fuite au niveau d’un joint de fusion, vous pouvez réparer le joint en le réchauffant et en le refusionnant. Ce processus consiste à appliquer de la chaleur sur le joint qui fuit, puis à presser le tuyau et à le remettre ensemble.
● Réchauffage : Chauffez soigneusement le tuyau et le raccord à la température requise.
● Fusion : Réappliquez une pression sur le joint pour une étanchéité plus solide.
Remplacement des raccords mécaniques endommagés
Si vous détectez une fuite sur un raccord mécanique, la solution peut être de remplacer le raccord. Les raccords à compression ou les brides fissurés ou usés doivent être retirés et remplacés par de nouveaux composants pour garantir l'étanchéité du système.
Conseil : remplacez toujours les pièces endommagées immédiatement pour éviter de futures pannes et maintenir l'intégrité du système.
Comment des coupes inégales affectent la qualité des joints et entraînent des fuites
L'un des problèmes d'installation les plus courants consiste à réaliser des coupes inégales sur le tuyau en PEHD. Lorsque la coupe n'est pas carrée, cela peut provoquer des espaces ou des points de contrainte lors de l'assemblage du tuyau avec le raccord. Ces points faibles augmentent le risque de fuites au niveau du joint. Pour éviter cela, assurez-vous que le tuyau est coupé droit et d’équerre.
● Astuce : utilisez un coupe-tube de haute qualité pour obtenir une coupe nette et précise.
● Conséquence : Une coupe de tuyau mal alignée entraîne des raccords inappropriés, ce qui peut provoquer des fuites à terme.
Risques de mauvaise fusion due à un chauffage inapproprié
Une surchauffe ou une sous-chauffe pendant le processus de fusion peut entraîner de mauvais joints qui ne parviennent pas à adhérer correctement. Si les extrémités des tuyaux sont trop chaudes, le matériau peut trop fondre, affaiblissant ainsi le joint. Si la température est trop basse, le tuyau et le raccord ne fusionneront pas correctement, ce qui entraînera une étanchéité faible.
● Conseil : suivez toujours les directives du fabricant concernant les durées et les températures de chauffage.
● Conséquence : Les joints sous-chauffés peuvent ne pas adhérer correctement, tandis que les joints surchauffés peuvent devenir cassants et sujets aux fissures.
Température | Effet |
Surchauffe | Joint faible et cassant, sujet aux fissures |
Sous-chauffe | Fusion incomplète, articulation faible |
Chauffage correct | Joint solide et durable |
Comment éviter le désalignement des tuyaux lors de l'installation de la fusion et des raccords mécaniques
Un mauvais alignement se produit lorsque le tuyau et le raccord ne sont pas correctement positionnés pendant le processus de fusion ou d'installation. Cela peut entraîner une pression inégale sur le joint et entraîner une mauvaise étanchéité. Pour éviter tout désalignement, assurez-vous que les extrémités du tuyau et les raccords sont solidement serrés et alignés avant de fusionner ou de serrer.
● Astuce : utilisez des guides d'alignement et des pinces pour maintenir les tuyaux et raccords en place pendant la fusion.
● Conséquence : des raccords mal alignés peuvent créer des points faibles, entraînant des fuites potentielles, voire une défaillance des joints.
Assurer la profondeur d'insertion correcte des tuyaux
Lors de l'installation de raccords de tuyauterie en PEHD, il est essentiel de garantir la profondeur d'insertion correcte pour obtenir un joint solide et sans fuite. Si le tuyau n'est pas inséré suffisamment profondément dans le raccord, le joint risque de ne pas fusionner correctement. Une insertion trop profonde peut entraîner une pression excessive et provoquer la fissuration du raccord.
● Astuce : marquez toujours la profondeur d'insertion souhaitée sur le tuyau et vérifiez-la avant de fusionner.
● Conséquence : Une profondeur d'insertion incorrecte peut entraîner des joints faibles ou incomplets, entraînant des fuites au fil du temps.
Profondeur d'insertion | Effet |
Trop peu profond | Liaison faible, risque de fuite |
Profondeur correcte | Joint sécurisé et étanche |
Trop profond | Augmentation de la pression, dommages aux raccords |
Cette section couvre les problèmes d'installation les plus courants lors de l'utilisation de raccords de tuyauterie en PEHD, notamment les problèmes de coupe, de chauffage, de désalignement et de profondeur d'insertion. Une bonne préparation et une attention particulière aux détails au cours de ces étapes peuvent éviter ces problèmes et garantir un système de canalisations durable et sans fuite.
Importance d’une formation appropriée pour les installateurs
Une formation appropriée est essentielle pour réussir l’installation des raccords de tuyauterie en PEHD. Les installateurs doivent comprendre les spécificités de chaque type de raccord, les méthodes de fusion et l'équipement qu'ils utilisent. Des connaissances insuffisantes ou une mauvaise technique peuvent entraîner des joints faibles, des fuites et une défaillance potentielle du système.
● Conseil : une formation régulière garantit que les installateurs restent informés des meilleures pratiques et des dernières technologies.
● Conséquence : des techniques d'installation inappropriées peuvent entraîner des réparations ou des remplacements coûteux.
Exigences de certification pour l'installation de raccords en PEHD
De nombreuses régions et industries exigent que les installateurs soient certifiés avant de travailler avec des raccords de tuyauterie en PEHD. La certification garantit que l'installateur a reçu une formation formelle et adhère aux normes de l'industrie. Dans certains cas, une mauvaise installation sans certification peut annuler les garanties ou entraîner des problèmes juridiques.
Type de certification | Requis pour |
Certification du fabricant | Soudage par fusion de raccords en PEHD |
Certification de l'industrie | Projets commerciaux à grande échelle |
S'assurer que les machines et les outils fonctionnent correctement
Pour une installation réussie des raccords de tuyauterie en PEHD, il est essentiel de s'assurer que tous les outils et machines sont bien entretenus. Les machines de fusion, les outils de coupe et autres équipements doivent être vérifiés régulièrement pour détecter toute usure.
● Conseil : planifiez des contrôles de maintenance réguliers pour tous les équipements.
● Conséquence : Des outils mal entretenus peuvent conduire à des coupes ou des joints de fusion imprécis, entraînant des fuites.
Nettoyage et calibrage des machines à fusion
Les machines à fusion nécessitent un nettoyage et un étalonnage réguliers pour garantir des réglages précis de chauffage et de pression. Nettoyer la machine après chaque utilisation et la calibrer selon les spécifications du fabricant garantit des performances fiables lors de la prochaine installation.
Entretien des machines | Action |
Machines à fusion | Nettoyer après chaque utilisation, calibrer régulièrement |
Outils de coupe | Aiguiser et vérifier régulièrement |
Pourquoi il est essentiel de respecter les spécifications des raccords et des machines à souder
Chaque raccord de tuyau en PEHD est accompagné de directives spécifiques au fabricant pour les réglages d'installation, de chauffage et de pression. Le respect de ces instructions est essentiel pour créer des joints solides et étanches. Tout écart par rapport à ces directives peut entraîner une fusion incorrecte ou un affaiblissement des joints, qui pourraient échouer sous la pression.
● Astuce : reportez-vous toujours au manuel du fabricant pour des détails précis.
● Conséquence : Le non-respect de ces directives peut entraîner une défaillance du montage, annuler les garanties ou compromettre l'intégrité du système.
Aspect de l'installation | Importance |
Paramètres de chauffage et de fusion | Assure une bonne fusion des tuyaux et une bonne résistance des joints |
Paramètres de pression | Empêche les contraintes excessives sur les raccords |
En vous concentrant sur la formation, la maintenance des équipements et les directives du fabricant, vous pouvez minimiser les problèmes d'installation courants. Ces étapes garantiront que les raccords de tuyauterie en PEHD sont installés correctement, prolongeant ainsi la longévité et la fiabilité de votre système de tuyauterie.
Résistance du PEHD à la corrosion par rapport aux tuyaux en acier
L'un des plus grands avantages des raccords de tuyauterie en PEHD est leur résistance exceptionnelle à la corrosion. Contrairement aux tuyaux en acier, qui sont sujets à la rouille et à la corrosion lorsqu'ils sont exposés à l'humidité ou aux produits chimiques, le PEHD reste insensible à ces éléments. Cela en fait une option durable pour les systèmes exposés à des environnements difficiles.
● Astuce : les tuyaux en PEHD ne nécessitent pas d'entretien régulier ni de revêtement pour les protéger de la corrosion, contrairement aux tuyaux en acier.
Pourquoi le PEHD est préféré dans les environnements difficiles (exposition aux produits chimiques, humidité)
Le PEHD est très résistant aux produits chimiques et à l’humidité, ce qui le rend idéal pour les industries telles que le traitement chimique, le traitement de l’eau, ainsi que le pétrole et le gaz. Les tuyaux en acier et en PVC peuvent se dégrader ou s'affaiblir lorsqu'ils sont exposés à des produits chimiques agressifs ou à une humidité extrême, tandis que la résistance chimique du PEHD garantit longévité et fiabilité.
Matériel | Résistance à la corrosion | Cas d'utilisation idéaux |
PEHD | Excellent | Systèmes chimiques, d'eau et de gaz |
PVC | Modéré | Environnements à faible exposition chimique |
Acier | Mauvais (rouille facilement) | Applications non exposées à l’humidité ou aux produits chimiques |
Comment le PEHD gère mieux les mouvements dans les pipelines que les matériaux rigides comme le PVC
Contrairement aux matériaux rigides comme le PVC, les raccords de tuyauterie en PEHD offrent une plus grande flexibilité. Cette flexibilité permet aux tuyaux en PEHD d'absorber les mouvements du sol, par exemple lors de tremblements de terre, de tassements ou de mouvements du sol. En revanche, les tuyaux en PVC et en acier peuvent se fissurer ou se briser dans ces conditions.
● Astuce : la capacité du PEHD à se plier et à fléchir aide à prévenir les dommages lors de contraintes externes, garantissant ainsi l'intégrité du système.
Longue durée de vie des raccords en PEHD, même dans des conditions extrêmes
Les raccords en PEHD sont conçus pour durer des décennies, même dans des températures et des conditions météorologiques extrêmes. Cela en fait un investissement à long terme, réduisant le besoin de réparations ou de remplacements fréquents. Alors que le PVC peut se dégrader sous l'effet des rayons UV et que l'acier peut se corroder, le PEHD reste fiable dans diverses conditions, notamment l'exposition aux UV, le froid extrême et les températures élevées.
Matériel | Durée de vie | Durabilité | Idéal pour |
PEHD | 50-100 ans | Très flexible et durable | Environnements difficiles, mouvements importants |
PVC | 25-50 ans | Rigide, moins durable | Conditions modérées, stress réduit |
Acier | 20-50 ans | Sujet à la rouille | Conditions stables, pas d'exposition à l'humidité |
Coûts d’installation et de maintenance réduits pour les systèmes HDPE
Les raccords de tuyauterie en PEHD sont souvent plus rentables que l'acier ou le PVC, surtout si l'on prend en compte les coûts d'installation et de maintenance. La flexibilité et la facilité d'installation du PEHD réduisent le temps et les coûts de main-d'œuvre. De plus, les systèmes HDPE nécessitent moins d’entretien car ils résistent à la corrosion et aux dommages.
● Astuce : les tuyaux en PEHD ont un coût initial inférieur et permettent des économies à long terme grâce à la réduction des besoins de réparation et de remplacement.
Besoin réduit de réparations fréquentes grâce à la durabilité du PEHD
La durabilité des raccords en PEHD réduit considérablement les besoins de réparations. Les tuyaux en acier doivent souvent être remplacés en raison de la rouille et de la corrosion, et le PVC peut se fissurer sous l'effet du mouvement. La résistance du PEHD aux dommages signifie moins de réparations et un système plus durable, ce qui permet d'économiser sur les coûts de maintenance.
Matériel | Coût d'installation | Coût d'entretien | Coût à vie |
PEHD | Faible | Faible | Le plus bas au fil du temps |
PVC | Modéré | Modéré | Modéré |
Acier | Haut | Élevé (en raison de la corrosion) | Le plus élevé au fil du temps |
Le choix des raccords de tuyauterie en PEHD plutôt que du PVC ou de l'acier offre de multiples avantages : résistance supérieure à la corrosion, flexibilité, durabilité et rentabilité. Ces qualités font du PEHD le choix privilégié pour les systèmes de tuyauterie résidentiels et industriels, en particulier dans les environnements sujets à des mouvements ou à des conditions difficiles.
R : La meilleure méthode dépend de la taille du tuyau et de l’application. La fusion bout à bout est idéale pour les tuyaux plus gros, créant des joints solides et permanents. L’électrofusion est préférable pour les petites canalisations ou les réparations dans des espaces confinés. La fusion par emboîtement convient aux tuyaux de petit diamètre et à un usage résidentiel, fournissant des joints simples et fiables.
R : Le temps d'installation varie selon le diamètre du tuyau et le type de raccord. Les tuyaux plus petits (1/2 à 2 pouces) prennent généralement moins de temps, tandis que les tuyaux plus gros peuvent nécessiter plus de temps pour la fusion. La complexité et les conditions du site affectent également la vitesse d'installation.
R : Les raccords de tuyauterie en PEHD conviennent aux applications d’eau, de gaz et de produits chimiques en raison de leur résistance à la corrosion. Cependant, ils ne constituent peut-être pas la meilleure option pour les systèmes à haute température ou lorsqu’une pression extrême est impliquée, comme les systèmes à vapeur.
R : Les raccords en PEHD sont plus flexibles, durables et résistants à la corrosion que l'acier et le PVC. Ils fonctionnent mieux dans des conditions difficiles, telles que des environnements très humides ou chimiquement agressifs. Le PEHD offre des performances supérieures à long terme et des coûts de maintenance réduits, ce qui le rend idéal pour les systèmes hautes performances.
Une bonne installation des raccords de tuyauterie en PEHD est essentielle pour des connexions solides et étanches. Concentrez-vous sur les méthodes de fusion correctes telles que l'électrofusion, la fusion en emboîture ou la fusion bout à bout en fonction de la taille du tuyau et de son application.
Lorsque vous choisissez le bon raccord et la bonne méthode d'installation, tenez compte des besoins du projet et des performances du raccord dans des conditions spécifiques.
Assurez-vous de suivre toutes les directives et n'hésitez pas à consulter des experts pour une installation appropriée et des résultats durables.
