La sélection des raccords appropriés en polyéthylène haute densité (PEHD) nécessite plus que la simple correspondance des tailles nominales de tuyaux. Contrairement aux matériaux traditionnels tels que la fonte ductile ou l’acier au carbone, pour lesquels les dimensions standardisées restent statiques, les spécifications du PEHD sont dynamiques. Ils dépendent fortement des pressions nominales variables, des classifications de résine comme PE4710 et de la méthode de fabrication spécifique utilisée, qu'elle soit moulée ou fabriquée. Ces variables créent une matrice complexe dans laquelle les ingénieurs doivent naviguer pour garantir l'intégrité du système.
Pour les ingénieurs et les responsables des achats, le défi consiste souvent à faire la distinction entre des systèmes de dimensionnement incompatibles tels que la taille des tuyaux en fer (IPS) et la taille des tuyaux en fonte ductile (DIPS). Vous devez également tenir compte de la réduction du débit provoquée par l’épaisseur importante de la paroi du polyéthylène haute pression. De plus, les méthodes d'installation ont un impact considérable sur les spécifications finales, car la dilatation et la contraction thermique nécessitent des stratégies d'ancrage spécifiques. Ce guide fournit un cadre technique pour évaluer les dimensions des raccords en PEHD , garantissant la compatibilité hydraulique et l'intégrité structurelle à long terme dans les applications sous pression, industrielles et municipales.
Les systèmes de dimensionnement ne sont pas interchangeables : il existe une incompatibilité distincte entre la taille des tuyaux en fer (IPS) et la taille des tuyaux en fonte ductile (DIPS) ; la spécification doit correspondre à l’infrastructure d’accouplement.
Le déclassement de pression s'applique à la fabrication : alors que les raccords moulés sont souvent soumis à des pressions nominales complètes, les raccords fabriqués (à onglet) nécessitent généralement une réduction de pression (déclassement) de 20 à 25 % par rapport au tuyau.
Le diamètre interne (ID) fluctue : des pressions nominales plus élevées (SDR inférieur) entraînent des parois plus épaisses et un ID réduit. Le PEHD nécessite souvent une augmentation de taille d'un diamètre nominal pour correspondre à la capacité de débit de la fonte ductile ou du PVC.
Indices d'impact de la température : Les températures de service supérieures à 73 °F (23 °C) nécessitent l'application de coefficients de réduction spécifiques à la classe de pression.
L'ancrage est essentiel : en raison de l'effet Poisson, le PEHD se dilate/se contracte de manière significative ; les spécifications doivent inclure des mécanismes d’ancrage ou de retenue en béton aux points de connexion pour empêcher l’arrachement.
Avant d'évaluer les pressions nominales ou l'épaisseur des parois, les spécifications du projet doivent strictement respecter la norme de dimensionnement. La combinaison de ces systèmes reste la principale cause d’échecs d’installation sur le terrain et de retards coûteux. Un tuyau de 6 pouces dans une norme ne s'accouple pas physiquement avec un tuyau de 6 pouces dans une autre sans adaptateurs spécialisés.
IPS est la norme dominante sur les marchés industriels. Vous le trouverez presque exclusivement dans les conduites de collecte de pétrole et de gaz, le transport de boues minières et les systèmes de méthane de décharge. La logique dimensionnelle correspond ici au diamètre extérieur (OD) de la tuyauterie en acier au carbone. Cette compatibilité permet une intégration plus facile avec l'infrastructure en acier existante à l'aide de raccords à compression standard ou d'adaptateurs à bride.
Si votre projet implique le transport d’eaux de procédés industriels ou de produits chimiques, vous travaillez probablement au sein de l’écosystème IPS. Il est crucial de vérifier cela dès le début, car tenter de boulonner une bride IPS sur une bride de pompe DIPS entraîne souvent un désalignement ou une incompatibilité des trous de boulons.
DIPS est la norme pour les spécifications municipales nord-américaines en matière d’eau et d’égouts, régie en grande partie par les normes de l’AWWA. La logique dimensionnelle correspond au diamètre extérieur du tuyau en fonte ductile. Ce choix de conception facilite la modernisation des conduites d'eau municipales existantes, permettant aux équipes des services publics de réparer ou d'étendre les systèmes en fer avec du polyéthylène sans avoir besoin de calculs de transition complexes.
La contrainte critique ici est l’incompatibilité physique. Un raccord IPS de 8' ne fusionnera pas avec un tuyau DIPS de 8'. La variation du diamètre extérieur signifie que les fers chauffants d’une machine à fusion n’entreront pas en contact et que les contraintes mécaniques n’agripperont pas correctement la surface du tuyau.
Bien que l'IPS et le DIPS dominent les gammes principales, vous pouvez rencontrer d'autres normes dans des diamètres plus petits ou des spécifications plus anciennes. La taille des tubes en cuivre (CTS) est limitée aux tubes de petit diamètre, généralement inférieurs à 2 pouces, utilisés principalement pour les conduites de service reliant le secteur aux compteurs.
SIDR (Standard Inside Diameter Ratio) se concentre sur un diamètre interne contrôlé. Cependant, depuis 2020, le SIDR a été largement supprimé des normes AWWA C901. Les spécifications modernes devraient migrer entièrement vers des canalisations contrôlées par le diamètre extérieur. Si vous rencontrez une spécification existante appelant au SIDR, nous vous recommandons de la mettre à jour pour garantir la conformité actuelle et une plus grande disponibilité des raccords HDPE compatibles.
Une fois la norme de dimensionnement définie, l'étape suivante consiste à déterminer l'épaisseur de paroi requise pour supporter la pression du système. Dans le monde du polyéthylène, ceci est défini par le rapport dimensionnel standard (SDR). Comprendre le SDR est essentiel car il détermine à la fois la capacité de pression et l'efficacité hydraulique du raccord.
La formule du SDR est simple : SDR = Diamètre extérieur / Épaisseur de paroi minimale.
Cela crée une relation inverse. Un indice SDR inférieur indique une paroi plus épaisse et, par conséquent, une pression nominale plus élevée. À l’inverse, un indice SDR élevé signifie une paroi plus fine et une capacité de pression plus faible.
| Classe SDR | Pression nominale approximative (PE4710) | Application typique |
|---|---|---|
| DTS 7 | 335+ livres par pouce carré | Ultra-haute pression, exploitation minière en profondeur, forage directionnel |
| DTS 9 | 250 livres par pouce carré | Injection d'eau haute pression, boucles coupe-feu |
| DTS 11 | 200 livres par pouce carré | Conduites d’eau industrielles et municipales standards |
| DTS 17 | 125 livres par pouce carré | Égout gravitaire, drainage basse pression, irrigation |
| DTS 26 | 80 livres par pouce carré | Écoulement en canal ouvert, lignes gravitaires à faible chute |
La pression nominale d'une classe SDR dépend fortement de la résine utilisée. Les spécifications modernes devraient explicitement exiger la résine PE4710 (ASTM D3350 Cell Class 445574C). Le PE4710 représente un bond en avant significatif par rapport à l'ancienne résine PE3408.
Le PE4710 offre une résistance supérieure à la croissance lente des fissures (SCG). Cette durabilité permet aux organismes d'ingénierie (comme PPI TR-4) d'autoriser un facteur de conception plus élevé (0,63). En pratique, cela signifie qu'un raccord PE4710 peut supporter des pressions plus élevées qu'un ancien raccord PE3408 ayant exactement la même épaisseur de paroi. Lors de l'achat de composants, vérifiez toujours que le fabricant de raccords HDPE utilise de la résine PE4710 certifiée pour maximiser les performances.
L’un des avantages distinctifs du PEHD est sa ductilité, qui offre une excellente résistance aux surtensions. Pour les surtensions récurrentes (démarrages/arrêts fréquents de la pompe), les raccords peuvent généralement résister à 1,5 fois leur pression nominale. En cas de surtensions d'urgence occasionnelles (comme une fermeture soudaine de vanne ou une panne de courant), ils peuvent résister à 2,0 fois la pression nominale. Cette capacité réduit souvent le besoin de blocs de butée ou de réservoirs tampons massifs par rapport aux matériaux de tuyaux rigides comme le PVC ou l'acier.

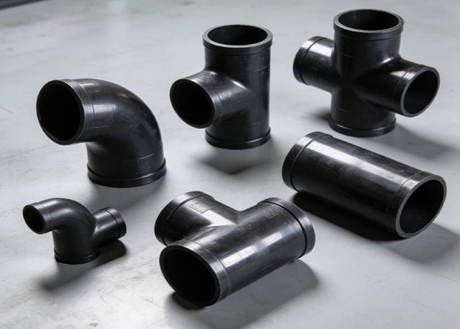

Un raccord PEHD « standard » n’existe pas vraiment dans le vide. La méthode utilisée pour fabriquer le raccord détermine s'il conserve la même pression nominale que le tuyau d'accouplement ou s'il nécessite un déclassement important. Il s’agit d’un oubli courant en matière d’approvisionnement qui peut entraîner des points faibles dans un système de canalisations sous pression.

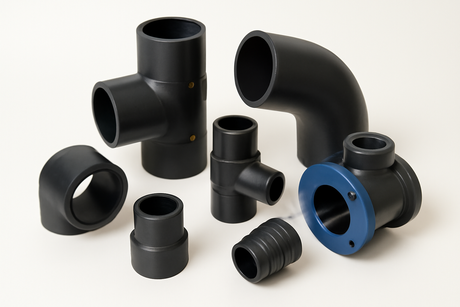

Les raccords moulés sont créés en injectant un polymère fondu dans un moule préformé. Ce sont des composants monoblocs sans soudure. En règle générale, les raccords moulés sont soumis à une pression nominale maximale. Si vous achetez un té moulé SDR 11, il correspond généralement à la capacité de pression de 200 psi du tuyau SDR 11 auquel il se connecte.
Cependant, la disponibilité est une contrainte. Les coûts de moule sont astronomiques pour les grands diamètres. Par conséquent, vous trouverez généralement des raccords moulés limités aux tailles de 12 pouces et moins, bien que certains fabricants proposent des capuchons ou des réducteurs moulés plus grands.
Pour les tailles supérieures à 12 pouces ou pour les angles personnalisés, les fabricants utilisent la fabrication. Cela implique de couper des sections de tuyaux en PEHD et de les fusionner ensemble pour former des coudes, des tés ou des étoiles. Bien que polyvalente, cette méthode introduit une vérification de spécification critique : le déclassement de pression.
Les raccords fabriqués ne supportent généralement pas la pleine pression nominale des tuyaux à partir desquels ils sont fabriqués. En raison des concentrations de contraintes au niveau des joints de fusion à onglet, ces raccords sont souvent évalués à seulement 75 % ou 80 % de la classe du tuyau. Par exemple, si votre système fonctionne à 160 psi, spécifier un tuyau SDR 11 (évalué à 200 psi) semble sûr. Cependant, un raccord SDR 11 fabriqué pourrait n'être évalué qu'à 150 psi (75 % de 200), créant un système techniquement sous-conçu. Vous devez vérifier la base de conception hydrostatique (HDB) spécifique auprès du fabricant de raccords en PEHD.
Les raccords usinés sont sculptés à partir de billettes solides. Cette méthode est courante pour les adaptateurs à bride lourde ou les composants spécialisés. Ceux-ci sont généralement entièrement évalués, mais comme ils sont usinés à partir d’un bloc solide, les propriétés du matériau peuvent varier légèrement par rapport aux tuyaux extrudés. La vérification de la fiche technique du fabricant est obligatoire pour garantir le respect de la pression maximale de fonctionnement du système.
Le PEHD atteint sa résistance à la pression en épaississant la paroi du tuyau. Contrairement à l'acier ou au PVC, où le diamètre interne (DI) reste relativement constant dans toutes les classes de pression, le ID du PEHD diminue considérablement à mesure que la pression nominale augmente (le SDR diminue). Cette réalité physique nécessite un examen attentif de la capacité hydraulique.
Les ingénieurs doivent calculer la zone d'écoulement réelle plutôt que de se fier au nom de la taille nominale. Le calcul suit généralement cette logique :
ID moyen ≈ OD - (2 × épaisseur de paroi minimale × 1,06)
Le facteur « 1,06 » tient compte des tolérances d'épaisseur de paroi, car les fabricants produisent souvent des parois légèrement plus épaisses que le minimum pour garantir la conformité. Dans les applications à haute pression (comme le SDR 7 ou le SDR 9), la paroi devient si épaisse que le chemin d'écoulement interne est restreint, ce qui peut augmenter les pertes par friction et les coûts de pompage.
Pour atténuer ce problème, une règle générale d'ingénierie est la stratégie « One Size Up ». Pour conserver la même capacité hydraulique (GPM) qu'une conduite existante en fonte ductile ou en PVC, le remplacement du PEHD nécessite souvent une taille nominale plus grande.
Par exemple, si vous remplacez une conduite en fonte ductile de 6 pouces, la spécification d'une conduite en PEHD de 6 pouces (SDR 11) entraînera un diamètre intérieur plus petit et une perte de charge plus élevée. Au lieu de cela, les ingénieurs spécifient souvent une ligne HDPE de 8 pouces. Bien que le PEHD ait un facteur C très favorable (généralement 150, indiquant une grande douceur), la réduction de la section transversale l'emporte généralement sur l'avantage en termes de douceur, à moins que vous n'agrandissiez le tuyau.
Si votre application nécessite un raclage (nettoyage avec un dispositif mécanique) ou l'insertion d'un revêtement, vous ne devez pas vous fier au « ID moyen ». Spécifiez plutôt le « Diamètre de dérive ». Le processus de fusion crée un cordon interne de plastique fondu qui dépasse dans le chemin d'écoulement. Le diamètre de dérive tient compte de cette obstruction, garantissant que les racleurs de nettoyage ou les caméras d'inspection peuvent passer à travers les raccords sans rester coincés.
Les dimensions physiques constituent la référence, mais les variables environnementales modifient fondamentalement les performances effectives des raccords en PEHD. Ignorer les forces thermiques et mécaniques est l’une des principales causes de séparation des joints et de fuites de brides.
Les pressions nominales standard pour les raccords en PEHD sont établies à 73°F (23°C). Le polyéthylène est un thermoplastique, ce qui signifie que sa résistance diminue à mesure que la température augmente.
Si votre système fonctionne à 100°F, la capacité de pression peut chuter d'environ 20 %. Dans les applications d'effluents industriels atteignant 140°F, la capacité peut chuter jusqu'à 50 %. Les spécifications pour les lignes de surface exposées (soumises au chauffage solaire direct) ou les processus industriels chauds doivent calculer la classe de pression *rédérée*. Vous ne pouvez pas simplement utiliser la puissance nominale indiquée dans le catalogue.
Le PEHD se comporte différemment sous pression que les matériaux rigides. Lorsqu'il est mis sous pression, le diamètre du tuyau se dilate légèrement. En raison de l'effet Poisson, cette expansion radiale provoque une contraction de la longueur du tuyau. Dans un long tronçon de tuyau sans restriction, cette contraction peut générer des milliers de livres de force de « traction » aux points de connexion.
Les joints mécaniques standards (MJ) utilisés pour les tuyaux en fer sont insuffisants pour maintenir cette force ; le HDPE va simplement rétrécir et se retirer de la prise. Les spécifications doivent exiger des ancrages en ligne pour béton (blocs de butée conçus pour la tension, pas seulement la compression) ou des adaptateurs MJ entièrement retenus équipés de dents de préhension. Ces dispositifs de retenue s'enfoncent dans la paroi du tuyau pour empêcher toute séparation. Ne pas ancrer les transitions entre le PEHD et la tuyauterie rigide (comme les vannes ou les pompes) est une invitation à une séparation catastrophique des joints.
La spécification de raccords en PEHD ne constitue pas une substitution directe « pommes à pommes » aux composants métalliques ou en PVC. La matrice de décision doit tenir compte de la norme de dimensionnement spécifique (DIPS ou IPS), de l'impact de la méthode de fabrication sur les pressions nominales (moulée ou fabriquée) et des réalités hydrauliques de l'épaisseur des parois. Un projet réussi repose sur la reconnaissance du fait qu'un raccord SDR 11 de 6 pouces n'est pas un composant universel : il s'agit d'un produit d'ingénierie spécifique avec des limites thermiques et hydrauliques définies.
Pour un système conforme et durable, les spécifications doivent strictement interdire les tests d'air pour des raisons de sécurité, exiger l'enregistrement des données pour tous les joints de fusion (ASTM F3190) et vérifier que tous les fournisseurs fournissent une traçabilité certifiée ISO 9001 pour leurs lots de résine.
Prochaines étapes de l'évaluation :
Confirmez l'interface de tuyauterie existante (fer ou standard OD) pour éviter toute incompatibilité sur site.
Calculez la pression requise réduite en fonction de la température de service maximale du fluide.
Demandez des soumissions comparant les pressions nominales moulées et fabriquées pour la nomenclature spécifique afin de découvrir les facteurs de déclassement cachés.
R : Fonctionnellement, ils ont le même rapport (OD divisé par l'épaisseur de la paroi). SDR (Standard Dimension Ratio) fait référence à une série spécifique de rapports standard (comme 11, 17, 21) dérivés des normes ANSI, tandis que DR est un terme général. Un nombre inférieur indique toujours une paroi plus épaisse et une pression nominale plus élevée. Le SDR permet une production standardisée, garantissant la compatibilité entre les différents fabricants.
R : Non, pas directement. Les diamètres extérieurs sont différents. Vous devez utiliser un adaptateur de transition spécialisé ou un couplage mécanique conçu spécifiquement pour saisir les deux diamètres extérieurs. Tenter de fusionner IPS à DIPS est impossible et constitue une erreur majeure sur le terrain, car les plaques chauffantes ne toucheront pas uniformément les extrémités des tuyaux.
R : Rarement. Les raccords fabriqués (à onglet) nécessitent généralement un facteur de réduction de pression (généralement 0,75 ou 0,80) en fonction de la complexité de l'angle et de la conception du fabricant. Vérifiez toujours la classe de pression spécifique du raccord , et pas seulement le tuyau à partir duquel il est fabriqué, pour vous assurer que le système répond aux exigences de sécurité.
R : L’air comprimé stocke une immense énergie potentielle. Si un raccord ou un joint en PEHD tombe en panne lors d'un test à l'air, il peut exploser avec une force semblable à celle d'un éclat d'obus, provoquant des blessures mortelles. Les tests hydrostatiques (eau) sont la seule méthode approuvée par l'industrie (ASTM F2164) pour tester la pression des systèmes HDPE, car l'eau est incompressible et dissipe rapidement l'énergie en cas de panne.
R : Étant donné que le PEHD nécessite des parois épaisses pour supporter la pression, son diamètre interne est plus petit que l'acier ou le PVC de même taille « nominale ». Pour maintenir le même débit sans augmenter les coûts de pompage, les ingénieurs spécifient souvent des tuyaux et des raccords en PEHD d'une taille nominale plus grande que celle du tuyau en acier à remplacer.
