La sélection du bon matériau pour l’infrastructure de tuyauterie est rarement un simple achat de produit ; il s'agit d'une décision critique en matière de gestion des risques qui dicte la longévité, les taux de fuite et la responsabilité en matière de maintenance d'un réseau pendant des décennies. Alors que les ingénieurs et les chefs de projet se concentrent souvent fortement sur les spécifications des canalisations elles-mêmes, les raccords (coudes, tés, adaptateurs et joints) sont statistiquement les points de défaillance les plus courants dans tout système de canalisation. Un tuyau est aussi fiable que ses connexions, et la différence dans la façon dont les matériaux gèrent les contraintes au niveau de ces joints est profonde.

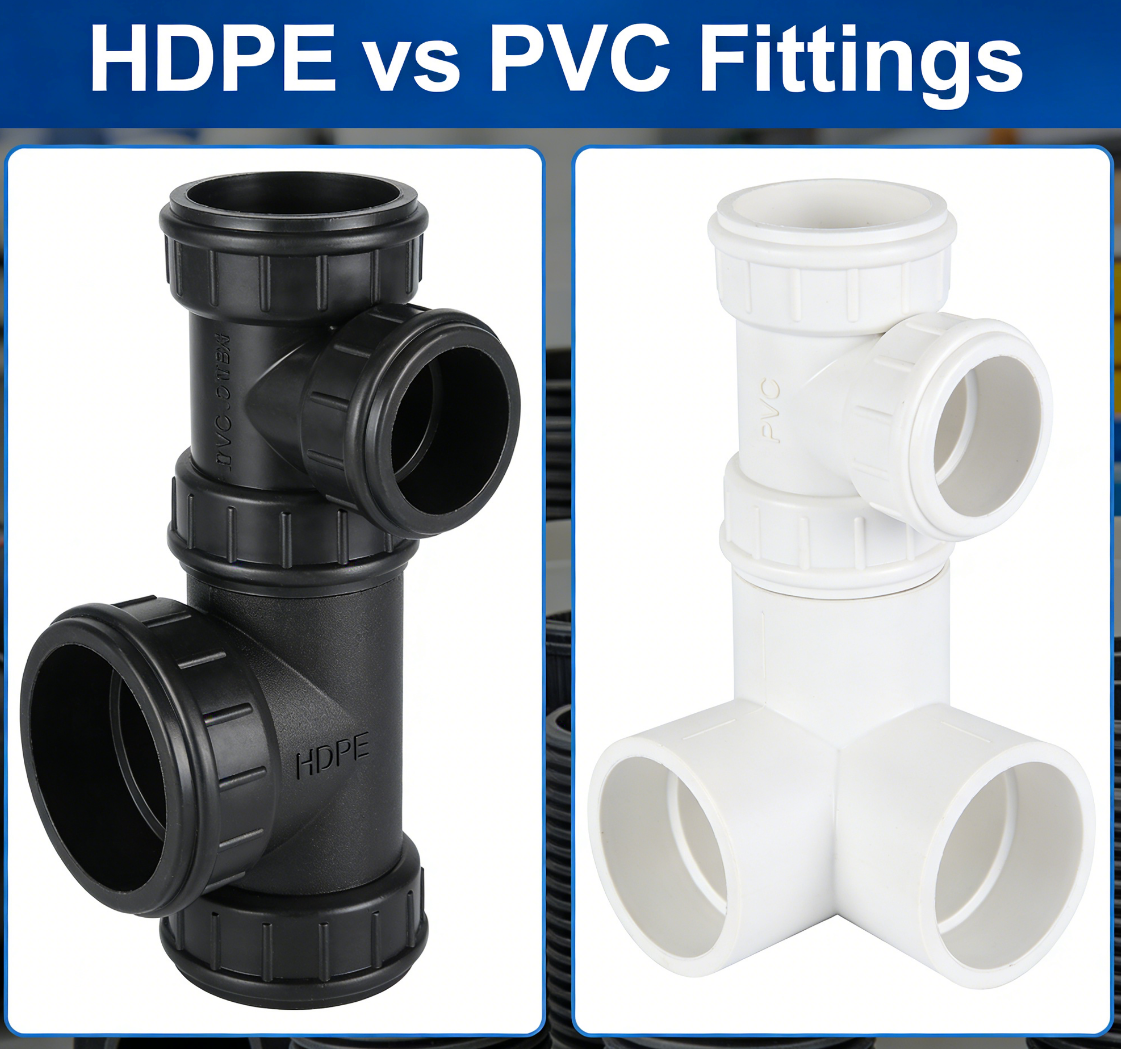

Le débat entre le polyéthylène haute densité (HDPE) et le chlorure de polyvinyle (PVC) crée souvent une confusion en raison du chevauchement des pressions nominales et des applications. Cependant, ces matériaux se comportent fondamentalement différemment sous contrainte. Bien que la qualité des matériaux des tuyaux soit essentielle, l'intégrité structurelle des raccords détermine souvent la durée de vie totale du système. Ce guide va au-delà des définitions de base pour comparer la gestion des contraintes, les réalités de l'installation et le coût total de possession (TCO), vous aidant ainsi à déterminer quel matériau correspond le mieux aux exigences spécifiques de votre projet.
Intégrité des connexions : les raccords en PEHD utilisent la fusion thermique pour créer des joints monolithiques (sans soudure), tandis que le PVC repose sur des joints ou des soudures au solvant qui introduisent des chemins de fuite potentiels.
Gestion du stress : le PEHD est viscoélastique (absorbe les surtensions/les chocs), tandis que le PVC est amorphe/rigide (résiste à la pression mais est sensible à une rupture fragile).
Température et environnement : le PEHD supporte les cycles de gel-dégel (tolérance de -180 °F) et les sols instables ; Le PVC est supérieur dans des environnements chimiques spécifiques comme le chlore à haute concentration.
Dynamique des coûts : le PVC offre généralement des coûts de matériaux initiaux inférieurs, tandis que le PEHD offre des coûts de cycle de vie inférieurs grâce à une maintenance réduite et à des capacités d'installation sans tranchée.
Pour comprendre pourquoi les raccords échouent, nous devons examiner la structure moléculaire des matériaux. La principale distinction réside dans la façon dont les chaînes polymères réagissent lorsqu'elles sont soumises à des forces externes, telles que des mouvements du sol ou des pics de pression internes.
Le PVC est un polymère amorphe. Structurellement, cela signifie que ses chaînes de polymères sont disposées de manière aléatoire, ce qui donne un matériau offrant une résistance et une rigidité élevées. Bien que cette rigidité permette au PVC de bien conserver sa forme sous pression statique, elle rend le matériau « sensible aux entailles ». Lorsqu'un raccord en PVC subit une égratignure ou une entaille, la contrainte se concentre à ce point spécifique, créant un risque élevé de propagation de fissures et de fracture fragile.
En revanche, le PEHD est un polymère viscoélastique semi-cristallin. Il combine les caractéristiques d'un solide et d'un fluide. Cette propriété unique permet aux raccords en PEHD de se déformer sous contrainte sans défaillance structurelle. Au lieu de se fissurer lorsqu’il est surchargé, le matériau cède et répartit la contrainte sur une zone plus large. Cette ductilité est la principale raison pour laquelle le PEHD est préféré dans les environnements dynamiques où les déplacements du sol ou les vibrations sont inévitables.
Les coups de bélier, souvent provoqués par l’ouverture ou la fermeture rapide des vannes (coup de bélier), sont l’une des principales causes de fatigue des canalisations. Le comportement des raccords lors de ces événements est un facteur de sécurité critique.
Tolérance aux surtensions : HDPE possède une haute résistance à la fatigue. Il peut résister à des surtensions récurrentes jusqu'à 2 fois sa classe de pression sans dommage. Le PVC a un tampon beaucoup plus petit, généralement limité à environ 100 psi au-dessus de sa pression nominale. Des surtensions répétées dans un système en PVC rigide peuvent entraîner des dommages de fatigue cumulés et éventuellement un éclatement.
Limites de vitesse d'écoulement : La capacité à gérer un débit à grande vitesse illustre davantage la différence. Les seuils de vitesse d'écoulement sûrs pour le PVC sont généralement plafonnés à environ 5,5 pieds par seconde (fps). Les systèmes HDPE peuvent fonctionner en toute sécurité à des vitesses allant jusqu'à 14 ips. Cela permet aux ingénieurs de concevoir des systèmes sous pression très demandés sans craindre que les turbulences compromettent l'intégrité du raccord.
La gestion des dégâts lors de l’installation est une réalité des chantiers. Si un raccord en PVC est rayé pendant le transport ou l'installation, cette rayure devient une source de contrainte, un point focal de défaillance potentielle. Les fabricants recommandent souvent de jeter les composants en PVC présentant des rayures superficielles importantes. À l’inverse, le PEHD est remarquablement indulgent. Les rayures profondes, même celles atteignant jusqu'à 10 % de l'épaisseur de la paroi, ne diminuent pas la pression nominale du raccord. La nature viscoélastique du polymère « émousse » efficacement le fond de la fissure, l'empêchant de s'approfondir sous la pression.
La méthodologie utilisée pour connecter les segments de canalisation est sans doute le différenciateur le plus important entre ces deux systèmes. Il détermine non seulement le taux de fuite mais également la stabilité mécanique de l'ensemble du réseau.
Les réseaux d'eau municipaux du monde entier perdent une quantité impressionnante d'eau traitée à cause de « fuites de fond » : de petites fuites indétectables au niveau des joints de canalisations. Les raccords en PEHD résolvent ce problème en créant un « système monolithique ». Par fusion bout à bout ou électrofusion, le raccord et le tuyau sont chauffés et pressés ensemble jusqu'à ce qu'ils forment une chaîne unique et continue de polymère. Le joint résultant est aussi solide, voire souvent plus résistant, que le tuyau lui-même. Ce processus de fusion élimine efficacement les points de fuite des joints.
Les raccords en PVC reposent généralement sur des connexions à cloche et à robinet scellées avec des joints en caoutchouc ou par soudage au solvant (collage). Bien qu’efficaces dans de nombreuses applications, les joints sont des garnitures mécaniques qui peuvent se dégrader avec le temps. Ils sont susceptibles d'être déplacés lors de l'installation (joints roulants), d'intrusion de racines dans les applications d'épuration des eaux usées et de séparation si le sol s'affaisse. Les soudures au solvant, bien que de nature chimique, peuvent souffrir d'une application inappropriée, telle qu'un temps de durcissement insuffisant ou une contamination pendant le processus de collage.
La notion de retenue est vitale pour les conduites sous pression. La pression interne tente de séparer les raccords, en particulier au niveau des coudes et des tés.
PEHD : Parce qu'ils sont fusionnés, les systèmes HDPE sont entièrement auto-retenus. Vous n'avez pas besoin d'installer des butées en béton lors des changements de direction, car le joint fusionné peut résister aux forces d'arrachement longitudinales. Cela simplifie la conception des tranchées et réduit le travail.
PVC : Les joints en PVC à cloche et à robinet ne sont pas retenus. Sans support externe, la pression interne forcera le tuyau à sortir du raccord. L'installation nécessite le coulage de butées en béton à chaque virage, té ou impasse pour transférer la charge au sol environnant. Cela ajoute une complexité, des heures de travail et un temps de durcissement importants au calendrier d'installation.
Réaliser une soudure par fusion parfaite nécessite une compatibilité des matériaux. Les variations de densité de la résine ou d’indice de fluidité peuvent compromettre l’intégrité d’un joint. Par conséquent, il est essentiel de s’approvisionner en composants auprès d’un fabricant de raccords en PEHD réputé . Des normes de fabrication cohérentes garantissent que les raccords possèdent les tolérances dimensionnelles correctes et la compatibilité de la résine pour adhérer parfaitement au tuyau, garantissant ainsi les performances monolithiques pour lesquelles le système est conçu.
Les systèmes de tuyauterie sont rarement installés dans des laboratoires stériles à température contrôlée. Ils sont confrontés à des hivers glacials, à des plaques tectoniques changeantes et à des flux chimiques agressifs. Voici comment les matériaux se comparent dans des environnements difficiles.
Les fluctuations de température révèlent le contraste saisissant entre ductilité et fragilité.
Gel/Dégel : L'eau se dilate lorsqu'elle gèle. Dans un tuyau en PVC rigide, cette expansion crée une immense contrainte circulaire qui brise souvent le tuyau ou le raccord. Le PVC devient de plus en plus cassant à mesure que les températures descendent en dessous de 32°F. Le PEHD reste ductile jusqu'à -180°F. Si l'eau gèle à l'intérieur d'une conduite en PEHD, le matériau se dilate simplement pour accueillir la glace et se rétracte pour reprendre sa forme originale lorsqu'il dégèle, évitant ainsi des éclats catastrophiques.
Gestion de la chaleur : le PVC standard a un seuil thermique plus bas, perdant généralement rapidement sa résistance au-dessus de 140 °F. Bien que le CPVC soit disponible pour l'eau chaude, le PVC standard ne convient pas au rejet à haute température. Le PEHD gère généralement une plage de températures plus large, bien qu'une réduction de la pression soit nécessaire à mesure que les températures augmentent.
Bien que le PEHD soit généralement considéré comme plus chimiquement inerte, il existe des scénarios spécifiques dans lesquels le PVC le surpasse. Le choix dépend fortement du fluide transporté.
| Caractéristique | Performances du PEHD | Performances du PVC |
|---|---|---|
| Acides et bases (pH 1,5–14) | Excellent. Insensible aux sols les plus agressifs et aux eaux usées industrielles. | Bon, mais peut être sensible à des solvants spécifiques. |
| Hydrocarbures (Pétrole/Gaz) | Supérieur. La norme pour les conduites de distribution de gaz naturel et de collecte de pétrole. | Pauvre. Les hydrocarbures peuvent ramollir et dégrader le PVC. |
| Oxydants forts (chlore) | Équitable. Une exposition à long terme à des concentrations élevées peut provoquer une oxydation. | Supérieur. Idéal pour les piscines et les lignes d'eau de Javel à haute concentration (>50 ppm). |
| Solvants | Résistant à de nombreux solvants organiques. | Sensible au gonflement ou à la dissolution (d'où les travaux de soudage au solvant). |
Les installations aériennes exposent les matériaux aux rayons ultraviolets qui attaquent les chaînes polymères. Le PVC souffre de « coups de soleil » ou de déshydrochloration, où l'exposition aux UV provoque une décoloration du matériau (jaune/marron) et éventuellement des microfissures. Cela peut réduire la résistance aux chocs jusqu'à 30 %. Les raccords en PEHD sont généralement fabriqués avec 2 à 3 % de noir de carbone. Cet additif bloque efficacement le rayonnement UV, permettant au PEHD de rester exposé à la lumière directe du soleil pendant des décennies sans dégradation significative de ses propriétés physiques.
Le coût et la faisabilité d’un projet dépendent souvent de la manière dont le tuyau pénètre dans le sol. La flexibilité physique du matériau dicte la méthode d'installation.
La flexibilité est un atout considérable sur des terrains complexes. Les raccords et tuyaux en PEHD ont un haut degré de flexibilité, permettant un rayon de courbure de 20 à 25 fois le diamètre du tuyau. Cela signifie que le tuyau peut être courbé autour des obstacles, réduisant ainsi le besoin de coudes fabriqués et minimisant la restriction du débit. Le PVC est rigide. Chaque changement de direction nécessite un raccord, et chaque raccord introduit un chemin de fuite potentiel et un point de perte par frottement. En terrain accidenté, le nombre de raccords en PVC requis peut monter en flèche par rapport à une boucle continue en PEHD.
À mesure que les villes deviennent de plus en plus denses, la destruction des routes pour les installer à ciel ouvert devient prohibitive et perturbatrice. Le PEHD est le matériau dominant pour les technologies sans tranchée telles que le forage directionnel horizontal (HDD), l'éclatement de tuyaux et le revêtement coulissant. Sa haute résistance à la traction lui permet d'être tiré à travers le sol sur de longues distances sans se casser. L'extérieur lisse et les joints fusionnés garantissent qu'il ne s'accroche pas.
Le PVC est généralement limité à une installation traditionnelle en tranchée ouverte (« creuser et remplacer »). Bien qu'il existe du PVC fusible, le PVC standard à cloche et à robinet ne peut pas être tiré à travers un trou de forage car les joints se sépareraient sous la charge de traction. Les tranchées à ciel ouvert impliquent des coûts de restauration importants, notamment le repavage des routes, la réparation des paysages et la gestion des fermetures de circulation.
Dans les zones au sol instable, telles que les zones sismiques, les zones de liquéfaction ou les décharges de décantation, les tuyaux rigides constituent un handicap. Le mouvement du sol exerce des forces de cisaillement qui cassent les joints rigides. Nous recommandons fortement de spécifier des raccords en PEHD dans ces environnements. La flexibilité du système lui permet de se déplacer avec la terre, maintenant ainsi le confinement même lors d'événements sismiques importants ou de tassements du sol.
La budgétisation des infrastructures de canalisation nécessite de regarder au-delà de la facture initiale. Il existe une différence nette entre les dépenses en capital (CAPEX) nécessaires pour acheter les matériaux et le coût total de possession (TCO) sur la durée de vie de l'actif.
Si la décision est basée uniquement sur le prix du bon de commande, le PVC l’emporte généralement. Historiquement, les coûts des matériaux PVC sont 10 à 30 % inférieurs à ceux du PEHD pour des diamètres comparables. De plus, l’installation du PVC nécessite un équipement moins spécialisé ; Les équipes n'ont pas besoin de machines de fusion hydrauliques ou de techniciens de fusion certifiés, ce qui peut réduire le « taux de combustion » quotidien de l'équipe d'installation pour des projets simples et à tranchée ouverte.
Lorsque vous effectuez un zoom arrière sur le cycle de vie complet, les paramètres économiques penchent souvent en faveur du PEHD. Plusieurs facteurs conduisent à ce renversement de valeur :
Économies d'installation : en éliminant les blocs de butée en béton et en réduisant la largeur des tranchées (les travailleurs n'ont pas besoin de se tenir debout dans la tranchée pour assembler les joints), le PEHD réduit les coûts de génie civil. Les méthodes sans tranchée peuvent réduire les coûts totaux du projet de 50 % ou plus en évitant la restauration de la surface.
Entretien et durée de vie : les systèmes PVC ont généralement une durée de vie prévue de 50 à 70 ans. Les systèmes HDPE sont évalués de manière prudente pour plus de 100 ans. Cela double effectivement la valeur de l’actif.
Données de fiabilité : le « coût de la fiabilité » est réel. Les statistiques de l'industrie suggèrent un taux de défaillance du PEHD d'environ 1 défaillance par 10 millions de pieds de tuyau. En revanche, les taux de défaillance du PVC oscillent autour de 1 défaillance tous les 48 000 pieds. Le coût de réparation d’une seule brèche principale sous une rue pavée de la ville dépasse souvent les économies initiales de matériaux liées au choix du PVC.
Le choix entre les raccords en PEHD et en PVC ne consiste pas à déclarer un matériau « meilleur » dans le vide ; il s'agit d'adapter les propriétés des matériaux aux risques et exigences spécifiques de votre projet. Chaque polymère a un scénario « gagnant » distinct.
Choisissez le PVC lorsque : Vous installez des conduites d’égout par gravité, de la plomberie intérieure ou des systèmes de piscine où la résistance au chlore est primordiale. C'est également un choix logique pour les projets avec des plafonds budgétaires initiaux stricts, des conditions de sol stables et où une installation en tranchée ouverte est réalisable.
Choisissez le PEHD lorsque : Vous avez besoin d’un système sans fuite pour les conduites d’eau ou de gaz à pression critique. C'est le choix définitif pour les installations sans tranchée (HDD), les zones au sol instable ou à forte activité sismique et les applications industrielles impliquant des hydrocarbures ou des acides agressifs.
Conseil de décision finale : alors que le PVC permet souvent d'économiser de l'argent au stade du bon de commande, le PEHD permet généralement d'économiser de l'argent au stade de l'achèvement du projet et de la gestion des actifs. Pour les infrastructures destinées à servir les générations futures avec un minimum d’entretien, l’intégrité monolithique du PEHD fusionné offre un retour sur investissement supérieur.
R : Non, vous ne pouvez pas les coller. Le PEHD et le PVC sont chimiquement incompatibles et les colles à solvant utilisées pour le PVC ne se lieront pas au PEHD. Pour les assembler, vous devez utiliser des transitions mécaniques, telles que des adaptateurs à bride, des adaptateurs filetés mâle/femelle ou des raccords à compression mécanique spécialisés conçus pour saisir solidement les deux matériaux.
R : Cela dépend de la façon dont vous définissez « résistance ». Le PVC a une résistance à la traction plus élevée et est plus rigide, ce qui lui permet de supporter une pression statique élevée avec des parois plus minces. Cependant, le PEHD a une résistance aux chocs et à la fatigue nettement plus élevée. Le PEHD est plus résistant et plus durable sous contrainte dynamique (surtension/choc), tandis que le PVC est plus résistant à l'éclatement statique mais plus cassant.
R : Les raccords en PEHD sont généralement noirs car ils contiennent 2 à 3 % de noir de carbone. Cet additif est mélangé à la résine lors de la fabrication pour offrir une protection puissante contre les rayons ultraviolets (UV). Cela permet aux raccords d'être stockés ou installés en surface, en plein soleil, sans se dégrader ni devenir cassants avec le temps.
R : Oui, le PEHD est hautement recyclable (Code n°2). Il peut être fondu et reformé plusieurs fois sans perdre de propriétés structurelles significatives. Le PVC (Code #3) est plus difficile à recycler en raison de sa teneur en chlore et de la présence de divers additifs, faisant du PEHD l'option la plus respectueuse de l'environnement pour une économie circulaire.
